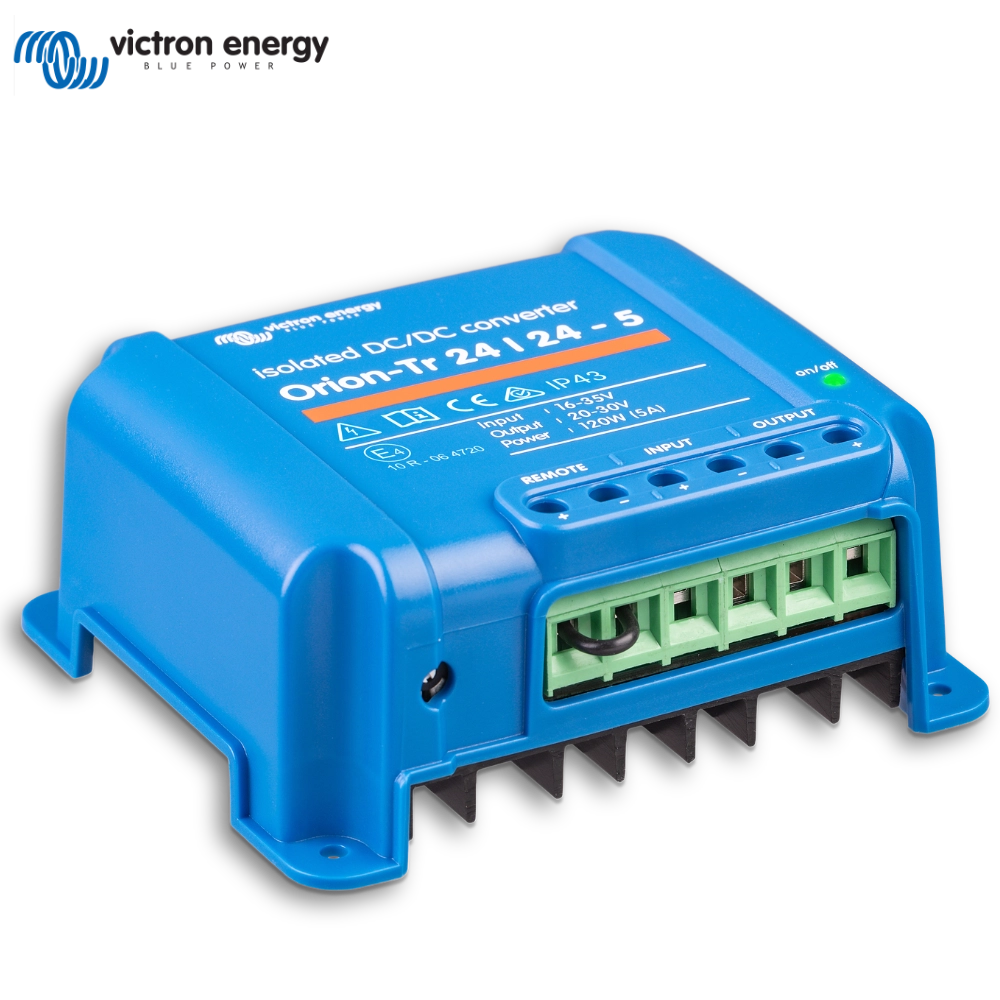

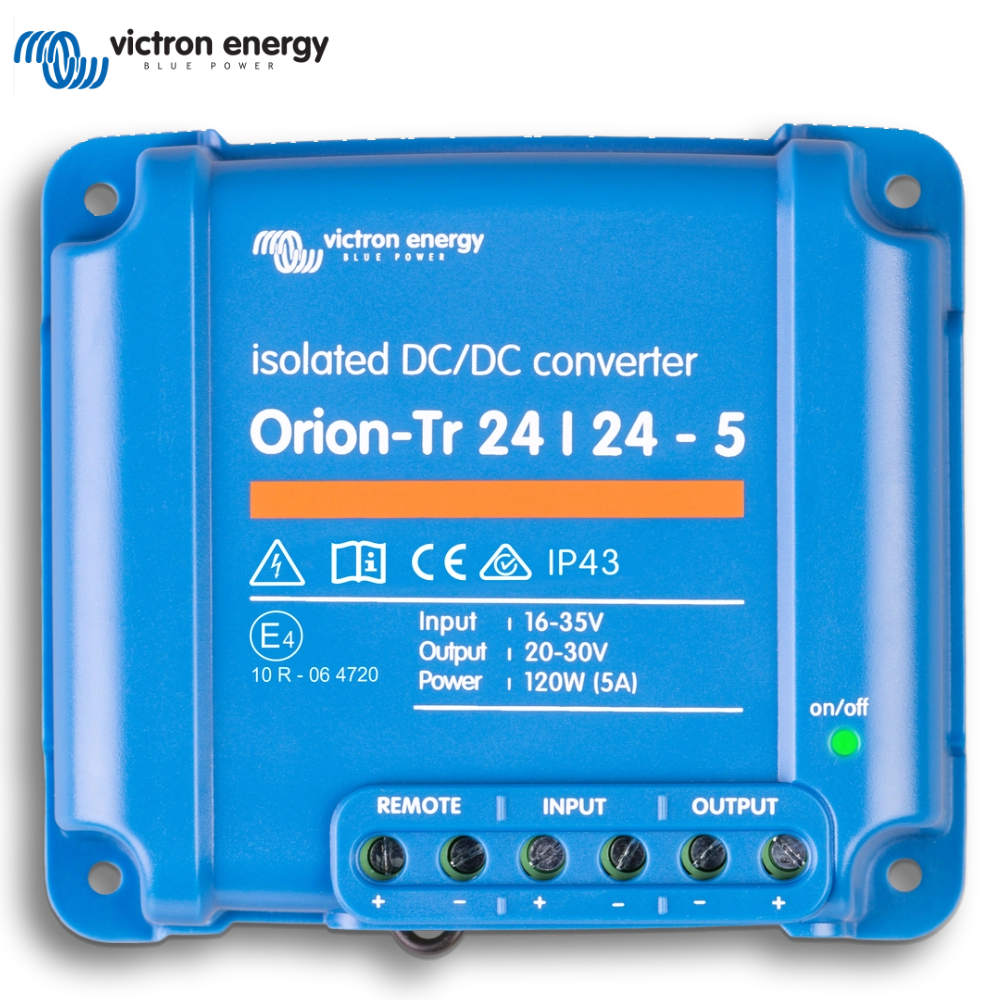

Orion-Tr 24_24-5A (120W) DC/DC Konverter isoliert - 24V / 24V
Eingangsspannungsbereich (1)Ferngesteuerte Ein-/Aus-Schaltung
Der fernbedienbare Ein-/Aus-Anschluss lässt sich mit einem Stromsparschalter oder durch den Run/Stop Schalter des Motors steuern (siehe Handbuch).
Alle Modelle sind kurzschlussfest und lassen sich parallel schalten, um den Ausgangsstrom zu erhöhen.
Es lassen sich unbegrenzt viele Geräte parallel schalten.
High temperature protected (Schutz bei hohen Temperaturen)
Bei hoher Umgebungstemperatur wird der Ausgangs-Strom reduziert.
IP43 Schutz
Wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.
Schraubenklemmen
Eingangssicherung (nicht austauschbar)
Regelbare Ausgangsspannung
Nicht zum Laden von Batterien geeignet. Erwägen Sie bitte den Einsatz eines Orion-Tr Smart zum Laden der Batterien.
| Eingangsspannungsbereich (1) | 16-35 V |
| Abschalten wegen Unterspannung | 14 V |
| Neustart nach Unterspannung | 15 V |
| Nennwert Ausgangsspannung | 24,2 V |
| regulierbarer Ausgangsspannungsbereich | 20-30 V |
| Toleranz Ausgangsspannung | +/- 0,2 V |
| Rauschen Ausgang | 2 m V rms |
| Kont. Ausgangsstrom bei Nennwert Ausgangsspannung und 25 °C | 5 A |
| Maximaler Ausgangsstrom (10 s) bei Nennwert Ausgangsspannung | 6,3 A |
| Kurzschluss Ausgangsstrom | 30 A |
| Kont. Ausgangsleistung bei 25 °C | 120 W |
| Kont. Ausgangsleistung bei 40 °C | 115 W |
| Wirkungsgrad | 87 % |
| Kein Lasteingangslaststrom (2) | < 60 mA |
| Stromverbrauch | < 200 uA bei Deaktivierung über den Fernanschluss |
| alvanische Trennung | 200 VDC zwischen Eingang, Ausgang und Gehäuse |
| Betriebstemperaturbereich | -20 bis +55 °C (Minderung der Leistung 3 % pro °C über 40 °C) |
| Feuchte | max. 95 % nicht kondensierend |
| Gleichstrom-Anschluss | Schraubenklemmen |
| Maximaler Querschnitt des Kabels | 6 mm² AWG10 |
| Gewicht | 0,42 kg (1 lb) |
| Abmessungen HxBxT | 100 x 113 x 47 mm (4,0 x 4,5 x 1,9 Zoll) |
| Normen: Sicherheit Emission Störfestigkeit Automobil-Richtlinie |
EN 60950 EN 61000-6-3, EN 55014-1 EN 61000-6-2, EN 61000-6-1, EN 55014-2 ECE R10-5 |
1) Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen
Eingangsspannungsbereichs stabil (Buck-Boost-Funktion).
Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei
der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.
2) Stromverbrauch, wenn der Orion-Tr Ausgangsspannung erzeugt, aber keine Last anliegt.
