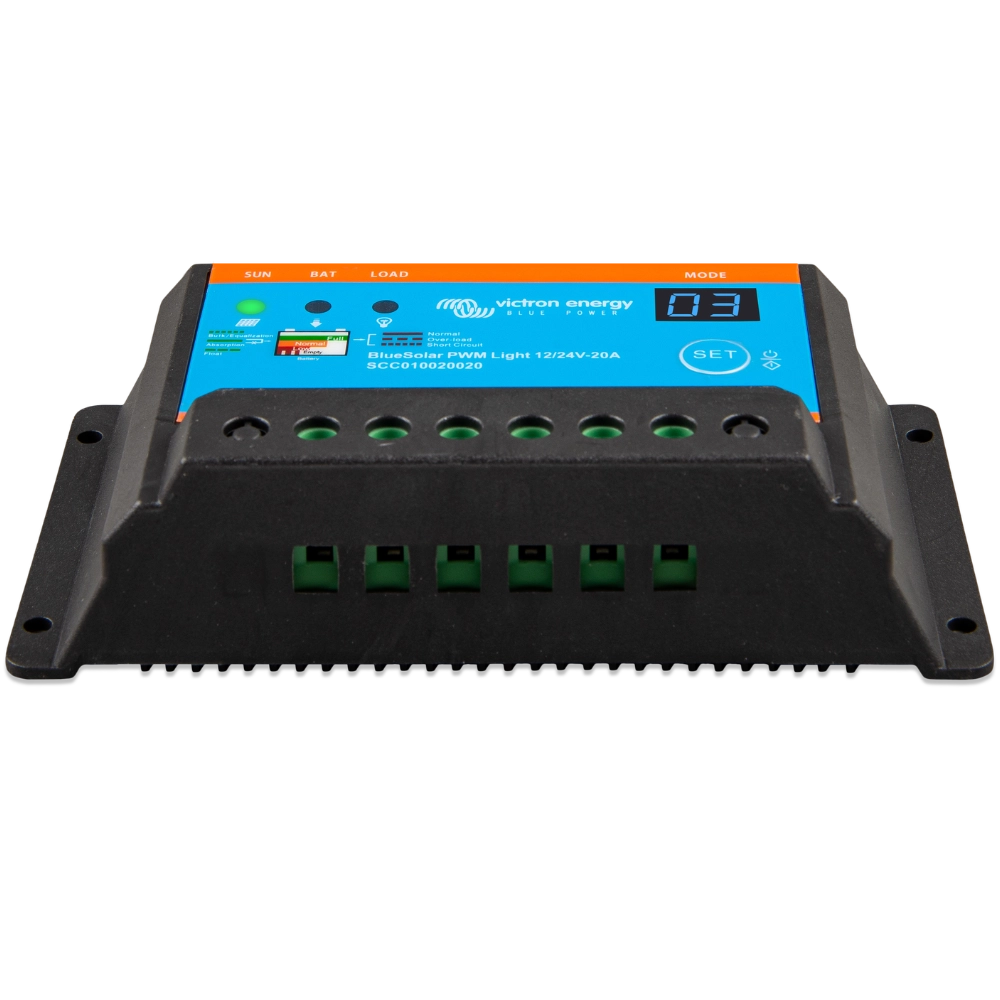

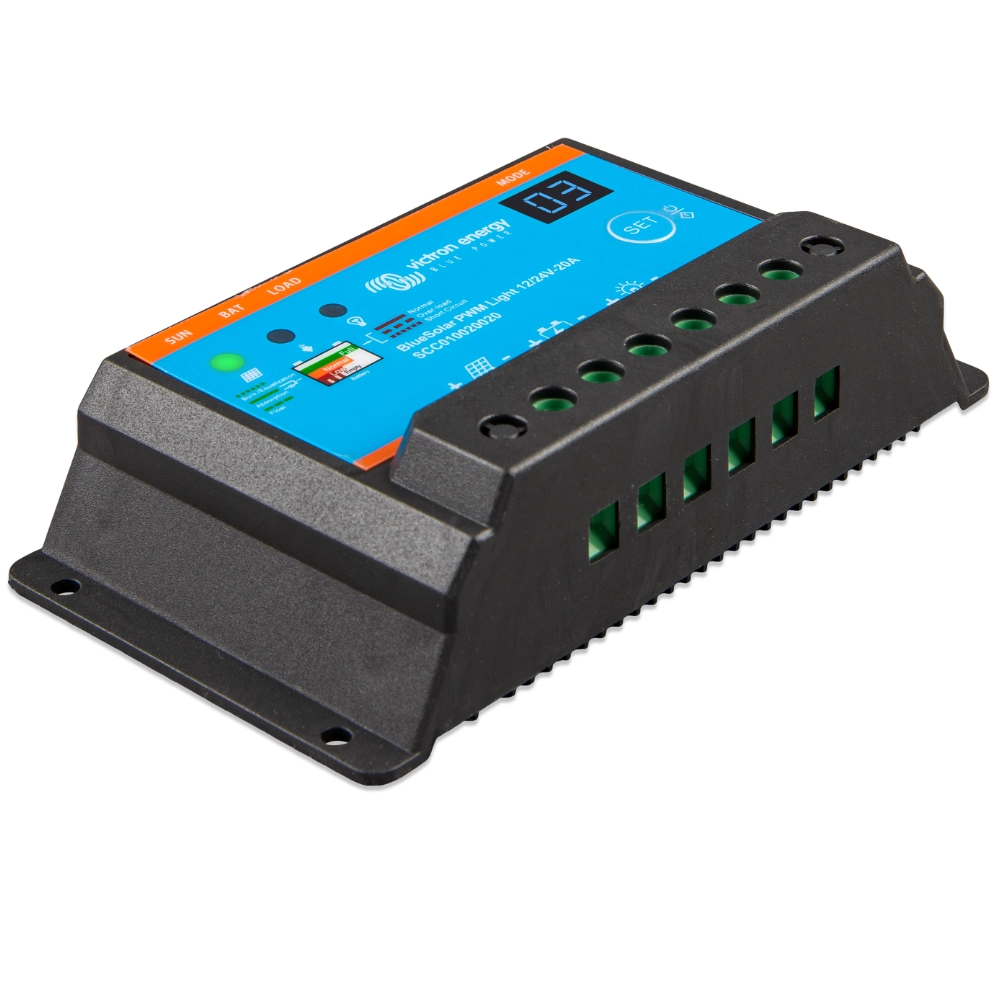

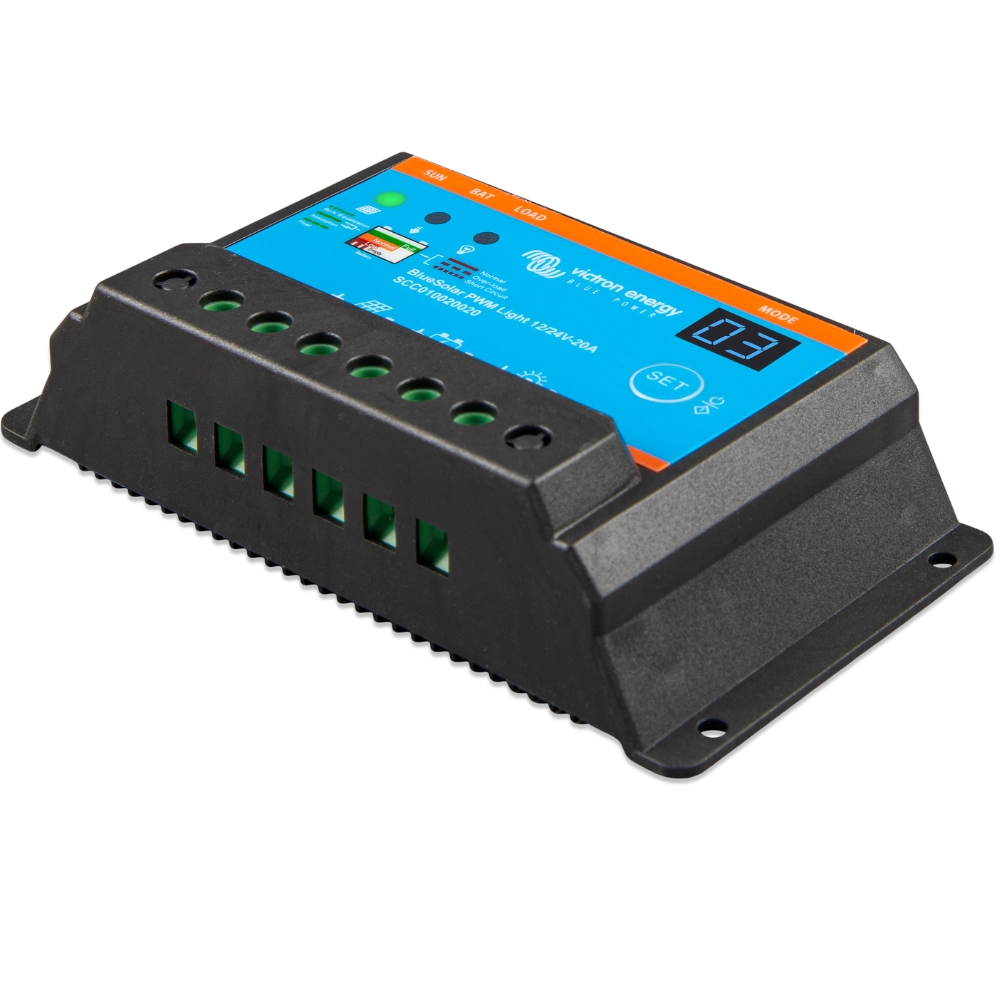

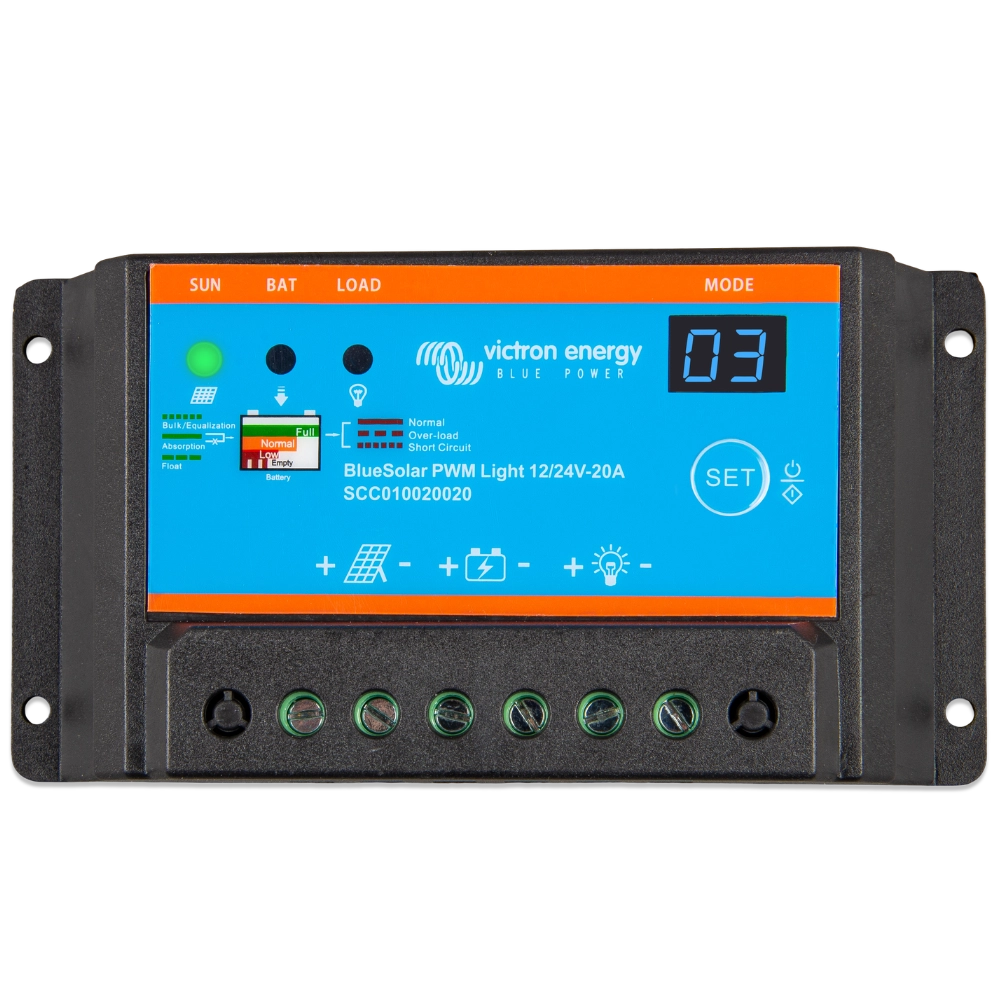

Blue Solar PWM-Pro Light Charge Controller 12/24V-20A
Der einfache PRO Lösung für OFFGRID und Fahrzeuge
Merkmale
Beleuchtungssteuerung, vollständig mit einer Software oder mit dem
Fernbedienungspaneel programmierbar.
Dreistufiges Batterieladen (Konstantstromph., Konstantspannungsph., Ladeerhaltungsspannungsph.), vollständig über das Fernbedienungspaneel programmierbar.
Integrierte Batterieüberwachungsfunktion (Fernbedienungspaneel wird zum Ablesen des Ladezustands benötigt).
Lastausgang mit Abschaltfunktion bei niedriger Spannung undmanueller Steuerung (Standardeinstellung).
Optionaler externer Temperatursensor.
Lastausgang gegen Überlastung und Kurzschlüsse gesichert.
Verpolungsschutz für Solaranlage und/oder Batterie.
Wichtiger Hinweis: Schließen Sie die Batterie immer zuerst an, um dem Regler die Erkennung der Systemspannung zu ermöglichen.
Batterietyp:
• Gel
• Verschlossene AGM (Standard)
• Nassbatterie
• Benutzerdefiniert
Optionen für die Tag-/Nachteinstellung Tag/Nachteinstellungs-Optionen (siehe Software- Handbuch bzw. Handbuch des Fernbedienungspaneels
|
Batteriespannung
|
12/24 V mit automatischer Systemspannungserkennung
|
|
Nennladestrom
|
20 A
|
|
Automatische Lastabschaltung
|
JA
|
|
Maximale Solar-Spannung
|
28 V / 55 V (1
|
|
Eigenverbrauch
|
< 10mA
|
|
Lastausgang
|
Manuelle Steuerung + Abschalten bei niedriger Spannung
|
|
Schutz
|
Verpolung an Batterie (Sicherung) Ausgangskurzschluss Übertemperatur
|
|
Batterie-Temperatursensor
|
Optional (Artikel SCC940100100) |
|
Temperaturkompensation
|
-30 mV/°C bzw. -60 mV/°C (bei installiertem Temperaturfühler) |
| Fernbedienungspaneel
|
Optional (Artikel SCC900300000) |
|
Erdung
|
Gemeinsame positive Erdung
|
|
Betriebstemperaturbereich
|
-20 bis +50°C (volle Last)
|
|
Feuchte (nicht kondensierend)
|
Max. 98%
|
|
STANDARDEINSTELLUNGEN
|
|
|
Konstantladung (2)
|
14,2 V / 28,4 V |
|
Erhaltungsladung (2)
|
13,8 V / 27,6 V
|
|
Ausgleichsladung (2)
|
4,6 V / 29,2 V
|
|
Abschalten der Last bei geringer
Spannung |
11,1 V / 22,2 V
|
|
Erneutes Verbinden der Last nach
niedriger Spannung |
12,6 V / 25,2 V
|
| GEHÄUSE | |
|
Schutzklasse
|
IP30
|
|
Klemmengröße
|
10 mm²
|
|
Gewicht
|
0,3 kg
|
|
Maße (HxBxT)
|
160x82x48 mm 6,3x3,2x1,9 Zoll
|
|
NORMEN
|
|
|
Sicherheit
|
IEC 62109-1
|
|
EMC
|
EN 61000-6-1, EN 61000-6-3, ISO 7637-2
|
| 1) Für 12 V, Solarmodule mit 36 Zellen verwenden: Für 24V, Solarmodule mit 7 |
2) 2 Stunden, nachdem die Konstantspannung erreicht wurde, schaltet der Regler auf das niedrigere Erhaltungsspannungslevel um. Immer, wenn die Batteriespannung niedriger als 13 V ist, wird ein neuer Ladezyklus ausgelöst. |
