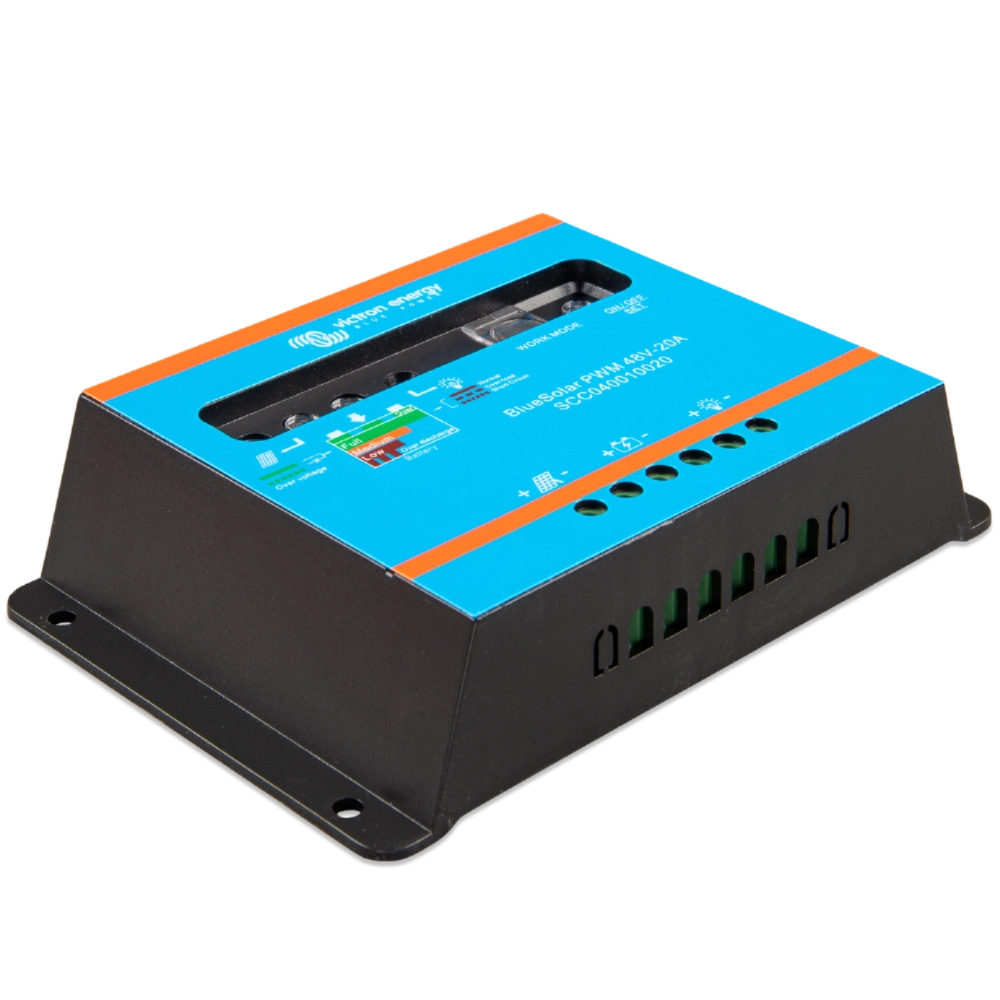

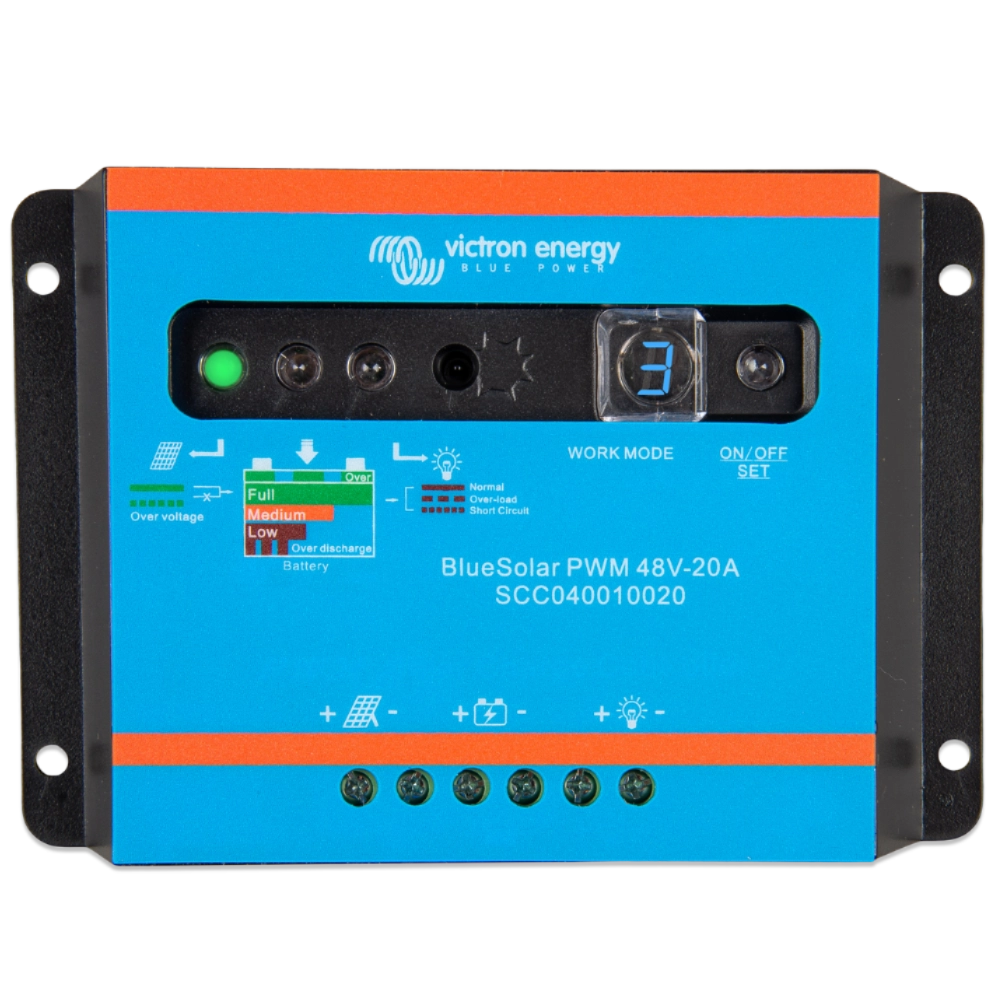

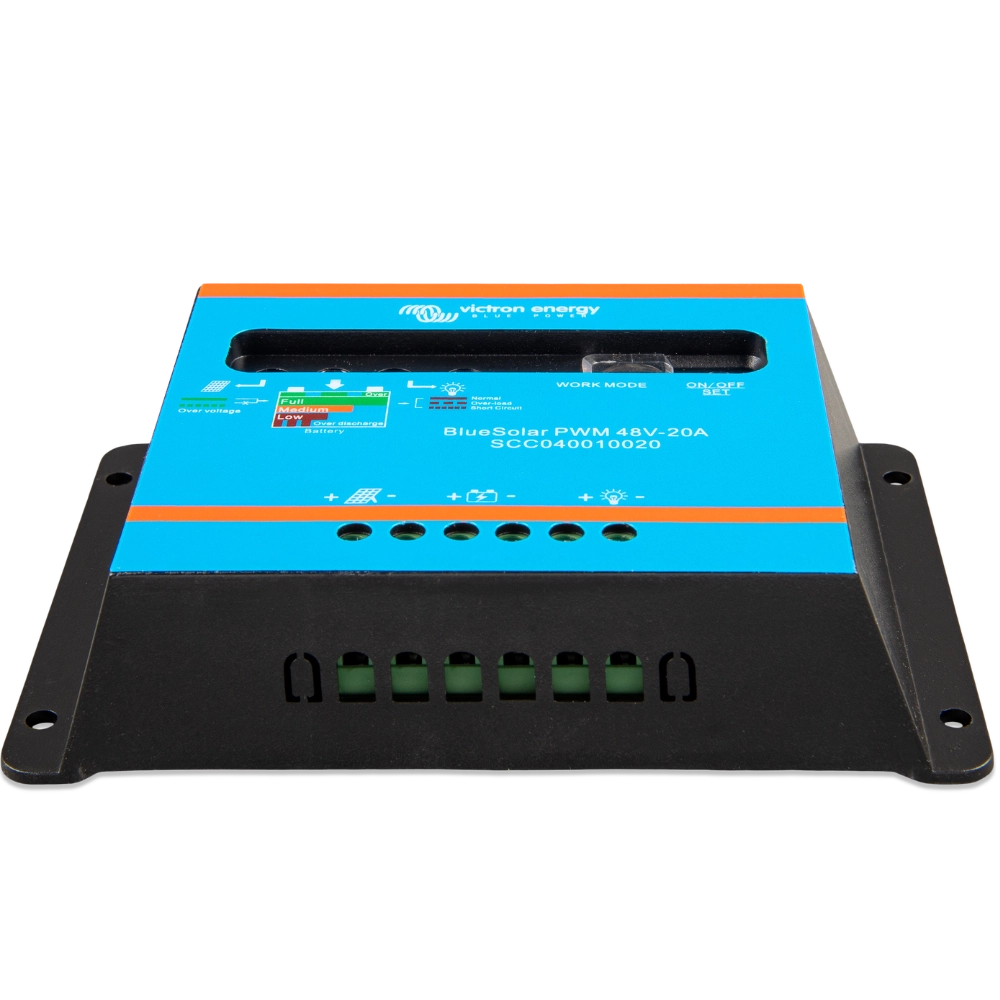

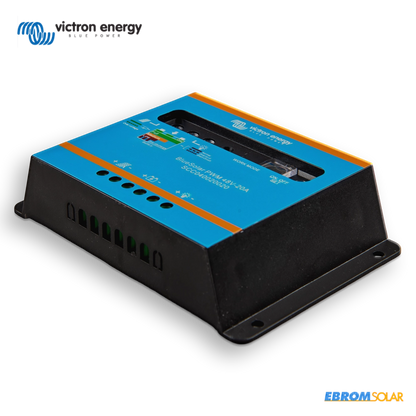

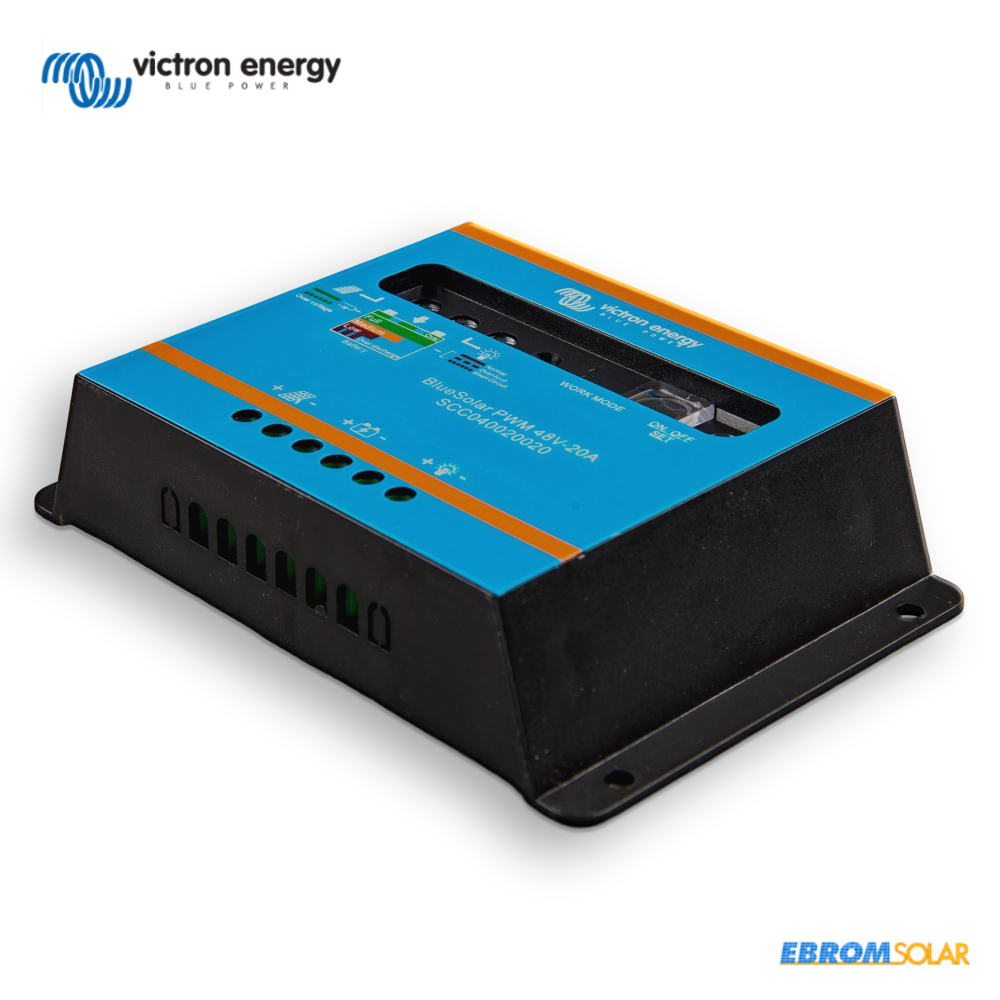

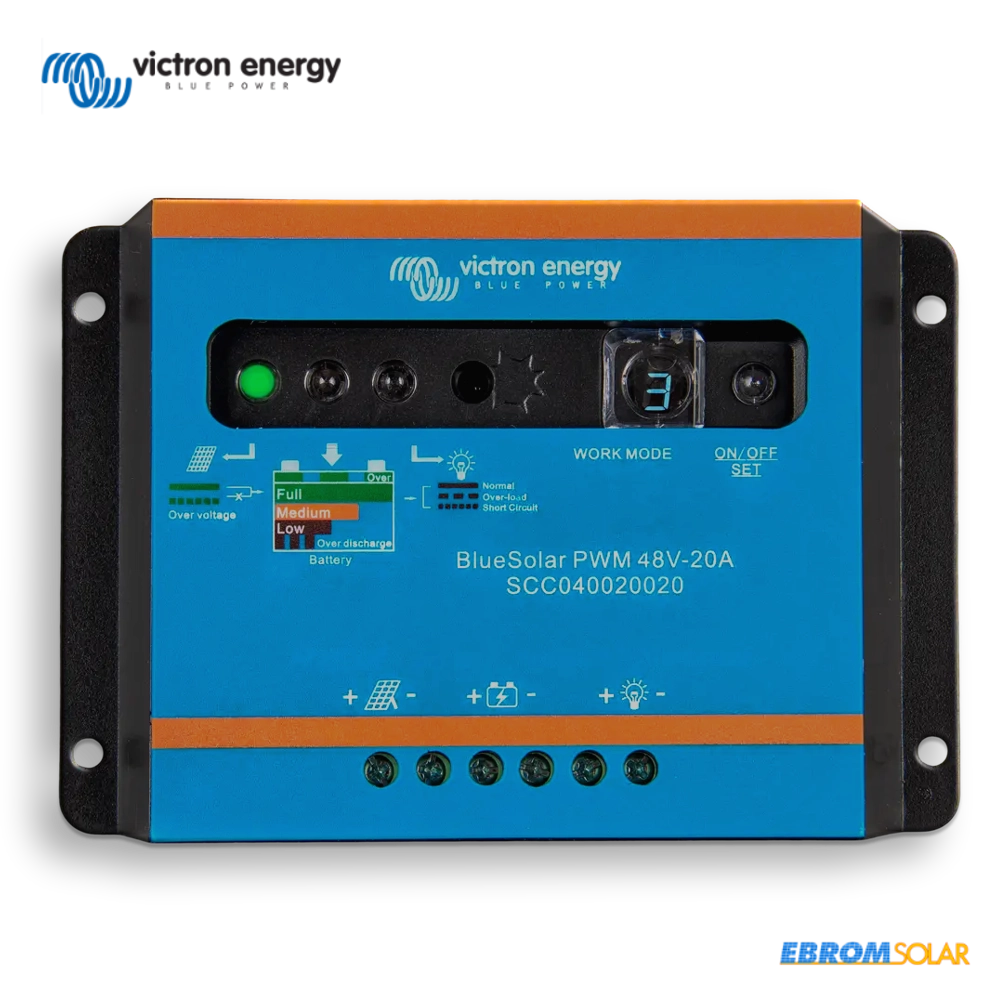

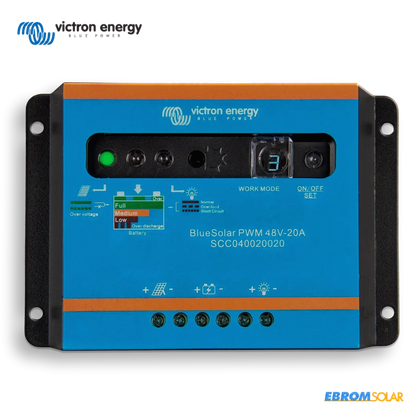

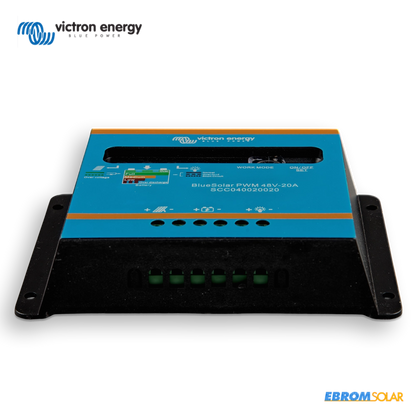

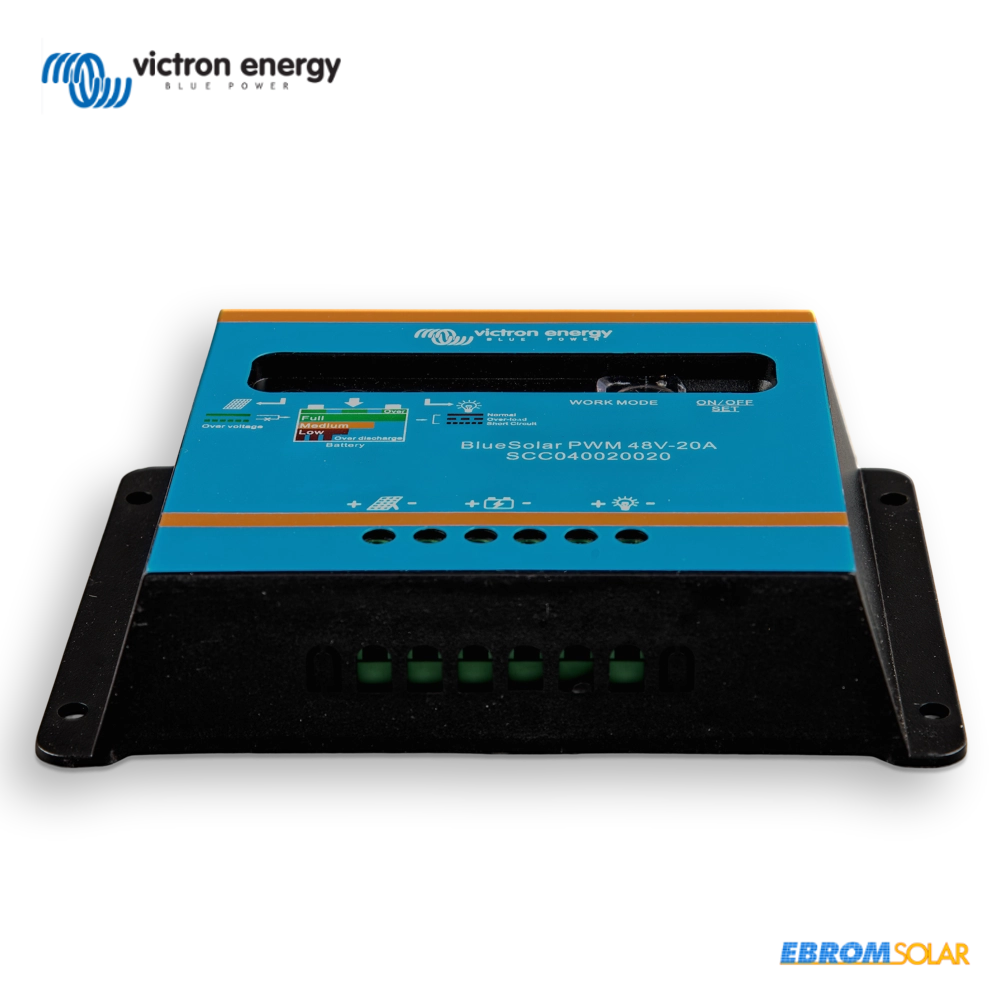

BlueSolar PWM-Light Charge Controller 48V-20A
Der einfache Klassiker für OFFGRID Lösungen
Der Lastausgang schaltet sich im Falle einer Überlastung oder
eines Kurzschlusses aus. Der Lastausgang versucht dann,
nach 30 Sekunden neu zu starten.
Nach einer Tiefenentladung verbindet sich die Last
automatisch wieder, wenn die Batterie auf 52,4V aufgeladen
wurde.
Nach einer Tiefenentladung kann die Last manuell wieder
verbunden werden, indem die An-/Aus-Drucktaste betätigt
wird, sofern die Batteriespannung über 50,4V liegt
Beschreibung der Einstellungen
Nur Ladegerät
Der Lastausgang ist immer aus.
Beleuchtungssteuerung + Verzögerung
Der Lastausgang schaltet sich nach Sonnenuntergang automatisch ein
(Anlagenspannung < 32 V) und der eingebaute Timer beginnt zu zählen.
Erreicht der Timer die eingestellte Zeit oder wird der Schwellwert für niedrige
Spannung erreicht, schaltet sich der Lastausgang aus.
Manuelle Steuerung
Der Lastausgang kann manuell über die Drucktaste ein- und ausgeschaltet
werden.
(Das Abschalten im Falle einer zu niedrigen Spannung bleibt aktiviert.)
Lastausgang wird nur durch Batteriespannung geregelt
Das Anschließen und Trennen der Last richtet sich nur nach der
Batteriespannung (siehe Abschnitt 3).
Modus "Von der Abend- bis zur Morgendämmerung"
Einschaltverzögerung (Anlagenspannung < 32V) 10 Sekunden
Abschaltverzögerung (Anlagenspannung > 32V) 1 Minute
Keine Timer Funktion.
Fehlersuchmodus
Ohne 10 s/1 Min Verzögerung
Programmierbar
Die BlueSolar PWM-Pro Serie ist mit ihren Standard-Einstellungen betriebsbereit. Sie lässt sich jedoch auch vollständig programmieren: -mithilfe eines Computers und einer Software (die kostenfrei auf der Website von Victron Energie zur Verfügung steht)Schließen Sie die Batterie immer zuerst an, damit der Regler die Systemspannung erkennen kann.
Verwenden Sie eine Solarpaneele mit 4x36 Zellen bzw. 2x72 Zellen für ein 48 V Batteriesystem
|
Batteriespannung
|
48 V
|
|
Nennladestrom
|
20 A
|
|
Automatische Lastabschaltung
|
JA
|
|
Maximale Solar-Spannung
|
100 V
|
|
Eigenverbrauch
|
< 10mA
|
|
Lastausgang
|
Manuelle Steuerung + Abschalten bei niedriger Spannung
|
|
Schutz
|
Verpolung an Batterie (Sicherung) Ausgangskurzschluss Übertemperatur
|
|
Überlastungsschutz
|
Abschalten nach 60 s bei einer Last von 130%
Abschalten nach 5 s bei einer Last von 160%
Kurzschluss: sofortiges Abschalten
|
|
Erdung
|
Gemeinsame positive Erdung
|
|
Betriebstemperaturbereich
|
-20 bis +50°C (volle Last)
|
|
Feuchte (nicht kondensierend)
|
Max. 95%
|
|
BATTERIE
|
|
|
Konstantstromladung
|
58,0V (1) |
|
„Konstant“-Ladespannung
(absorption) |
56,8V
|
|
„Erhaltungs“-Ladespannung (float)
|
55,2V
|
|
Abschalten der Last bei geringer
Spannung |
44,8V
|
|
Erneutes Verbinden der Last nach
niedriger Spannung |
50,4V (manuell)
52,4V (automatisch |
| GEHÄUSE | |
|
Schutzklasse
|
IP20
|
|
Klemmengröße
|
6mm² / AWG10
|
|
Gewicht
|
0,17kg
|
|
Maße (HxBxT)
|
95 x 140 x 33,5mm
|
|
NORMEN
|
|
|
Sicherheit
|
IEC 62109-1
|
|
EMC
|
EN 61000-6-1, EN 61000-6-3
|
| 1) Der Regler schaltet automatisch auf den niedrigeren Konstantspannungsschwellwert, nachdem der Konstantstromladungsschwellwert erreicht wurde. |
