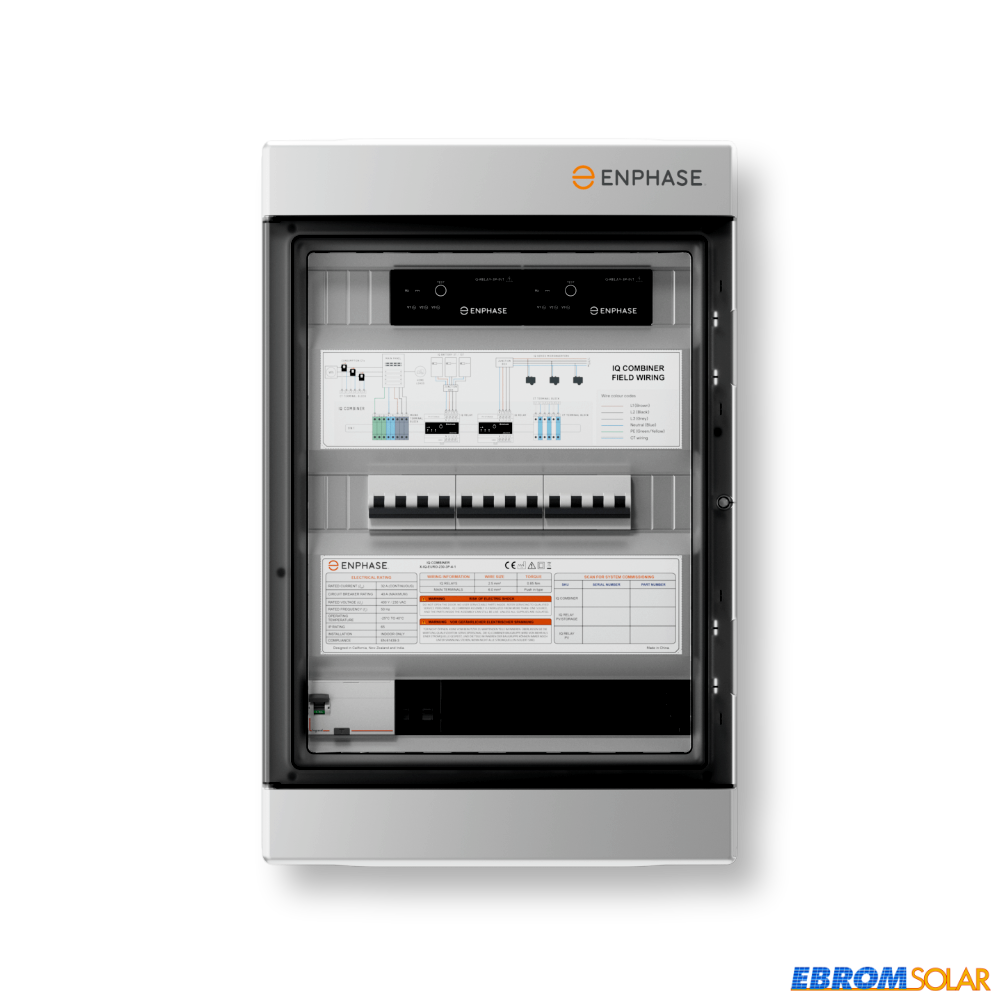

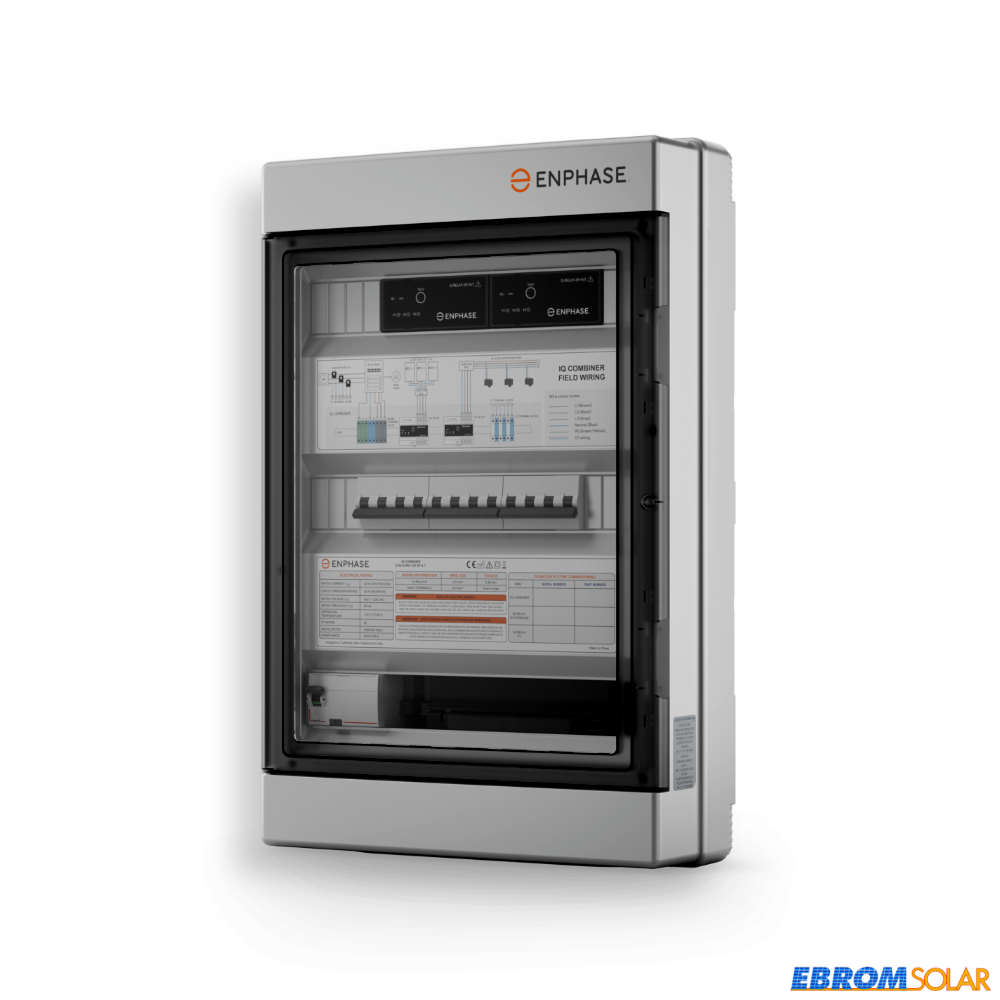

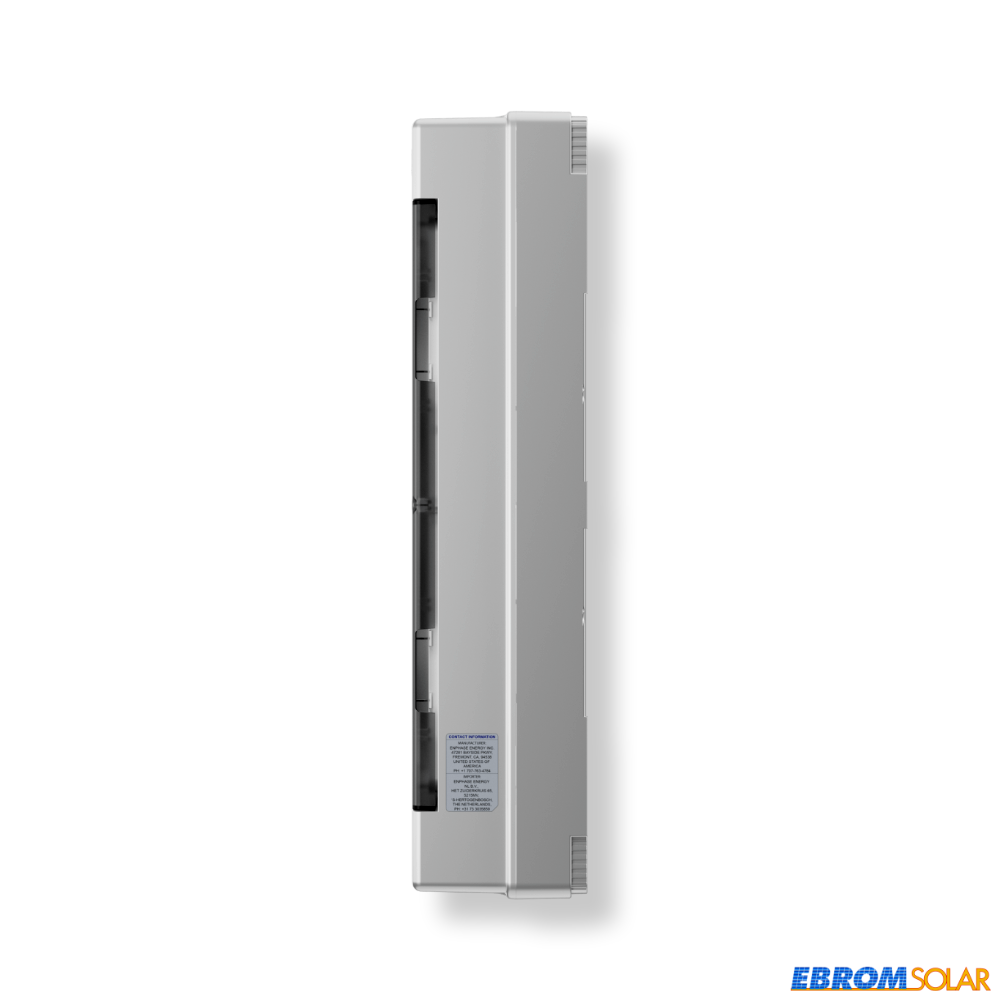

IQ Combiner 3P EU
Der IQ Combiner 3P EU mit dem IQ Gateway Metered vereint alle notwendigen Komponenten für Installation und Inbetriebnahme in einem Gehäuse. Dadurch wird die Installation und Inbetriebnahme von IQ Microwechselrichtern und IQ Battery Systemen optimiert, da eine einheitliche, vorverkabelte Lösung für Wohngebäude zur Verfügung steht.

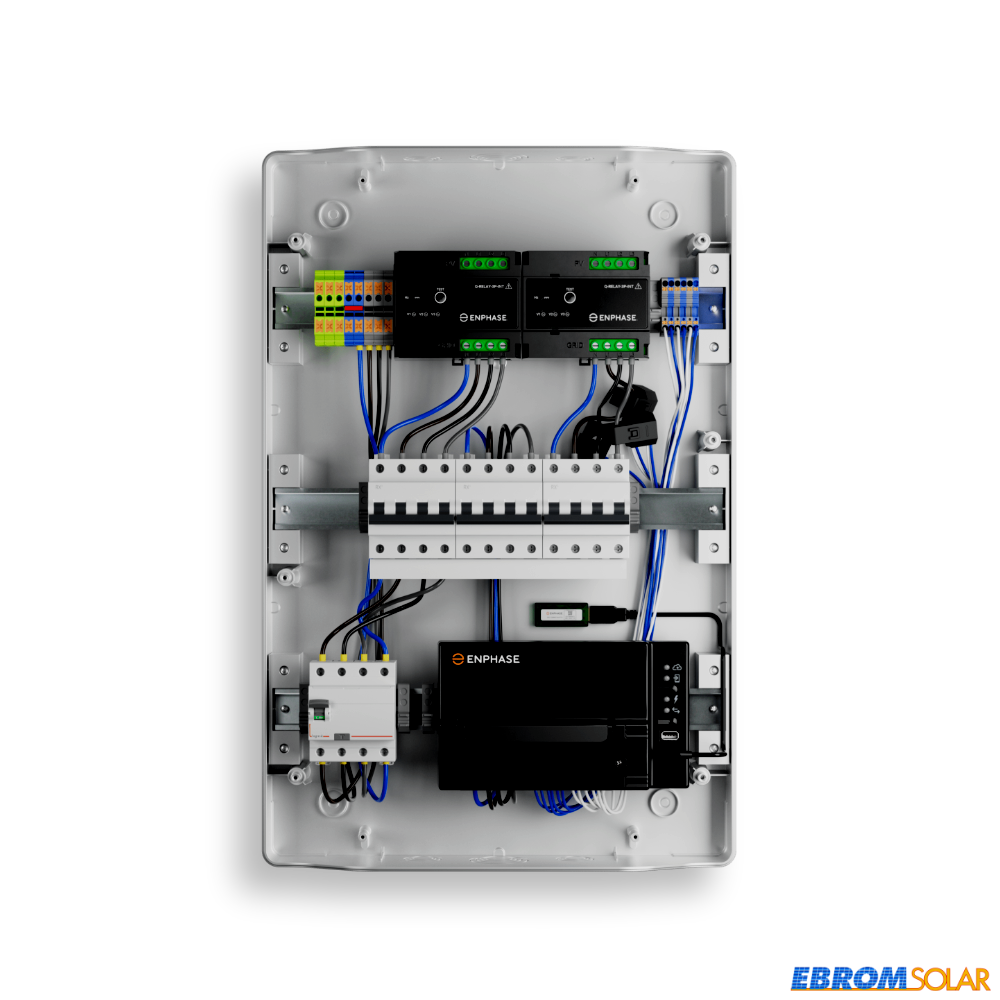

Er umfasst zwei 4-polige Eingangsstromkreise, das IQ Gateway Metered, sechs Strommesswandler (CT), zwei IQ Relay, ein Communication Kit, drei Leistungsschalter, einen Fehlerstromschutzschalter und ergänzende Komponenten, welche in einer 3-reihigen DIN-Schienenverteilung vorinstalliert sind.
All-In-One-Lösung
Das vorverdrahtete Plug-and-Play-System enthält den IQ Gateway Metered, Strommesswandler (CT), IQ Relay, Communication Kit, Leistungsschalter und Fehlerstromschutzschalter.
Alle erforderlichen Systemkomponenten sind in einer Einheit zusammengefasst.
Die Installation
Die Kabeleinführung von oben ermöglicht eine schnelle und unkomplizierte Verkabelung.

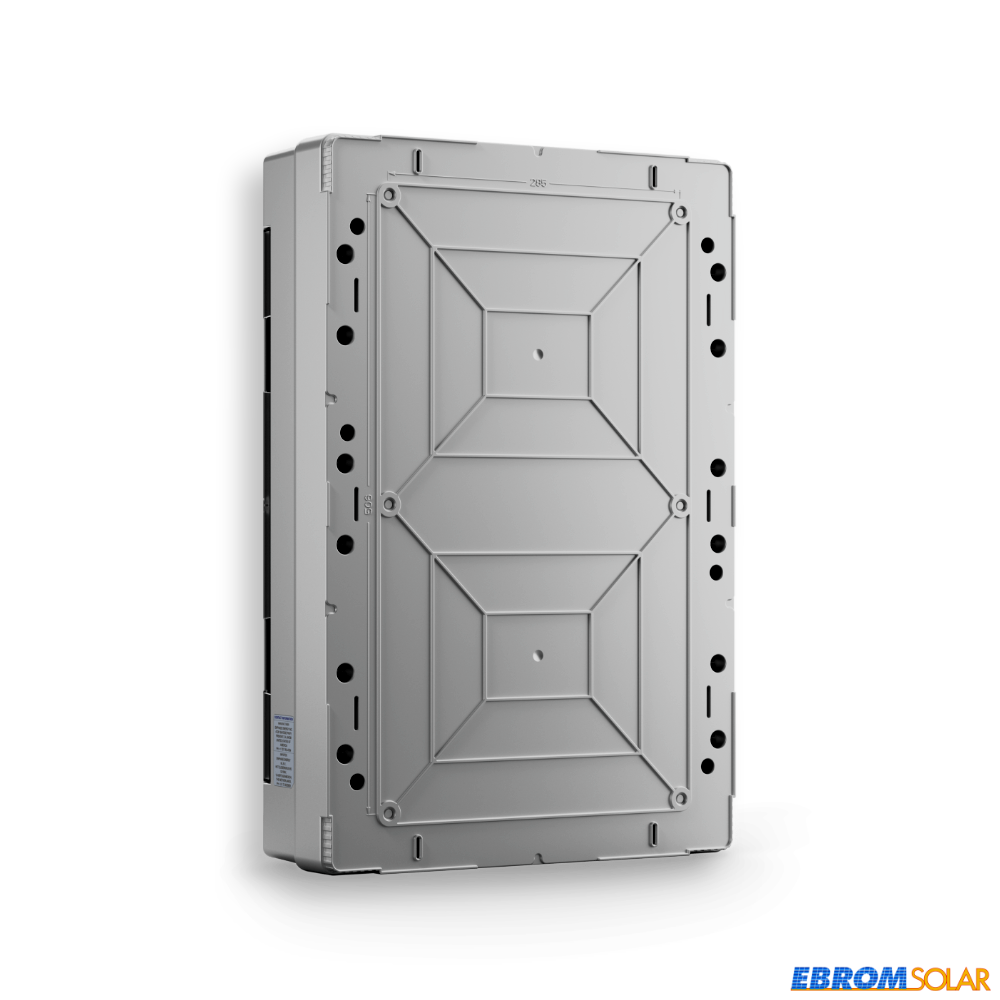

Die Montage ist einfach und kann an der Wand erfolgen.
Vorinstallierte Strommesswandler (CT) erleichtern die Produktionsmessung.
Die Installation der Strommesswandler (CT) zur Verbrauchsmessung erfolgt schnell über einen vorinstallierten
Klemmblock.
Leistungsdaten
- Bemessungsfrequenz (fn): 50 Hz
- Systemspannung (Un): 230/400V AC
- Maximale Stromkreisleistung (je Stromkreis): 16 A
- Maximale Stromkreisleistung (Baugruppe): 32 A
- Unterstützte Konfigurationen: 2 PV- oder Speicherstromkreise (jeweils max. 16 A)
- Enthaltene PV- oder Speicherstromkreis-Schutzschalter: Zwei je 20 A, 4-polig, B-Kurve
- Enthaltener IQ Gateway-Schutzschalter: 16 A, 4-polig, B-Kurve
- Bemessungsisolationsspannung (Ui): 500 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 6000 V
- Bemessungsspitzenstromfestigkeit (Ipk): 100 A
- Bedingter Bemessungskurzschlussstrom (Icc): 6000 A
- Bemessungsbelastungsfaktor: 1
- DBO-Typ: Typ B
- EMV-Klassifizierung: Klasse B
Mechanische Daten
- Schutzart (IP): IP65
- Gewicht: 12 kg
- Mechanischer Stoßfestigkeitsgrad: IK08
- Verschmutzungsgrad: 2
Höhe | 600 mm |
---|---|
Breite | 400 mm |
Tiefe | 132 mm |
Komponenten
- IQ Gateway Metered
- 2 IQ Relay 3-phasig
- 2 Leitungsschutzschalter 20 A
- Leitungsschutzschalter 16 A
- Fehlerstromschutzschalter 63 A
- Communications Kit
- 3 vorverdrahtete Strommesswandler (CT) für die Produktionsmessung
- 3 Strommesswandler (CT) für die Verbrauchsmessung
