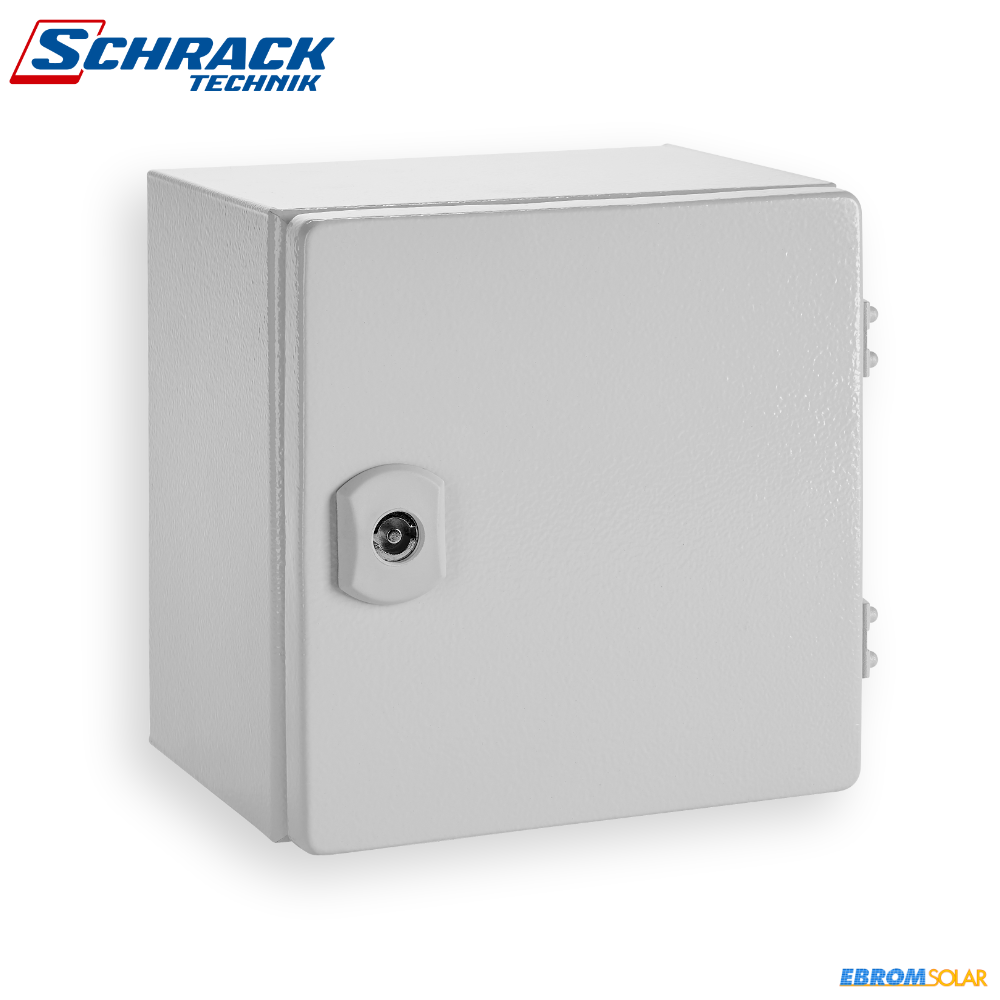

Wandgehäuse 1-Tür IP66 200x200x150mm Stahlblech

Wandgehäuse 1-Tür IP66 H=200 B=200 T=150mm Stahlblech

Stellen Sie sicher, dass die Systemspannung und -konfiguration auf dem Etikett für Material: Robuste, kreuzförmige Konstruktion aus kaltgewalztem Stahlblech geschweißt, unabhängig von der Größe des Gehäuses. Das Gehäuse ist zweiteilig: Korpus und Tür

Stahlblechdicken Korpus: 1,2 mm

Tür: aus Stahlblech mit M6-Gewindebolzen zur Erdung
Stahlblechdicke: 1,2mm

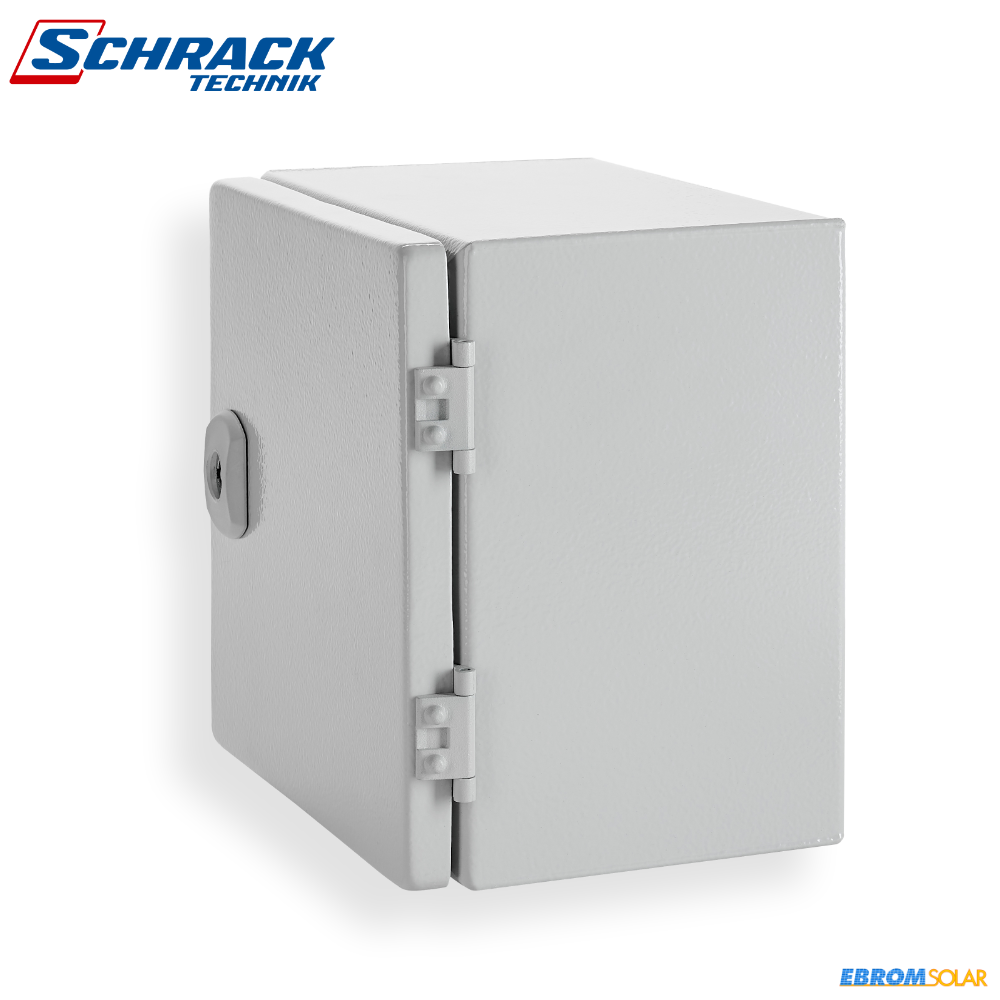

Die Tür ist durch zwei außenliegende Scharniere gesichert und hat einen Öffnungswinkel von 180°.
Die Türen sind mit einer geschäumten Polyurethandichtung ausgestattet, um die IP-Schutzart zu gewährleisten.

Verschluss: Eintürig mit 1x Doppelbartschloss 5mm

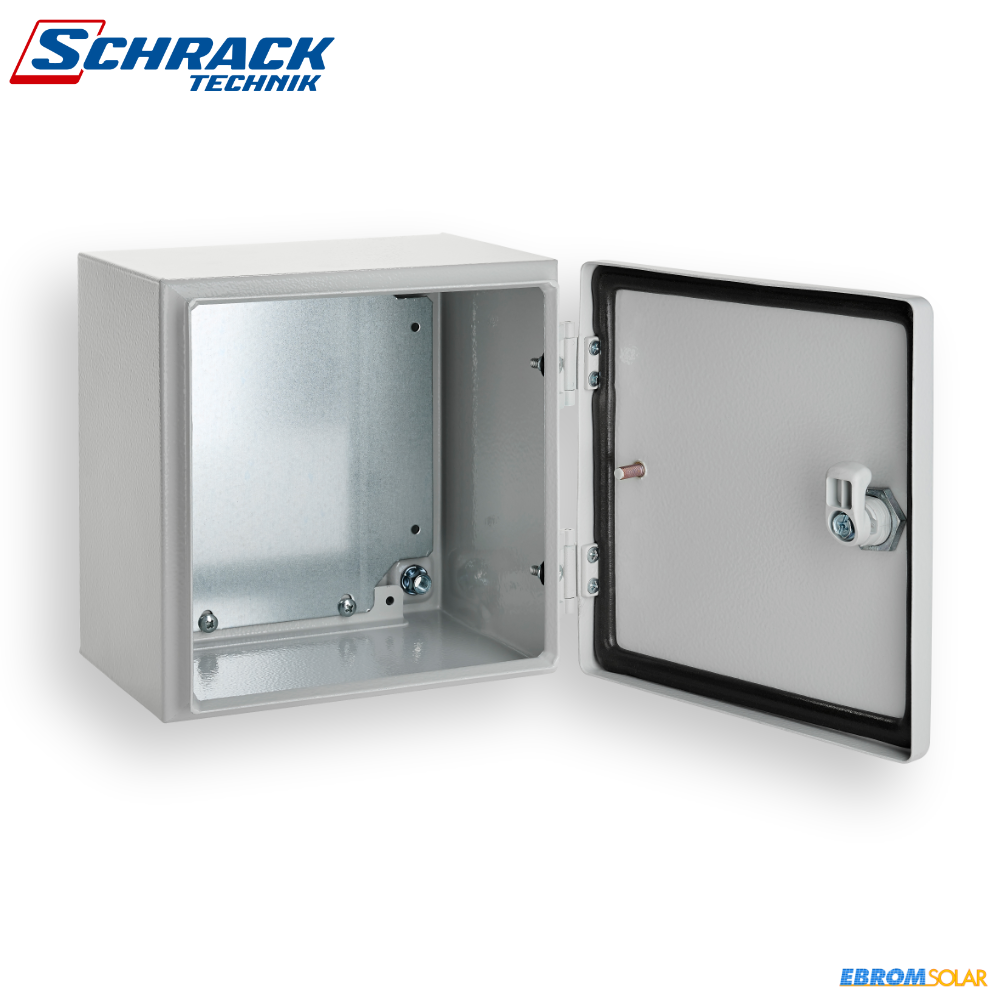

Montageplatte
2 mm verzinktes Stahlblech
Die Montageplatte wird auf Bodenprofilen im Schrankinneren montiert und kann zur Bestückung und Verdrahtung entnommen werden.

Montage herausgenommen werden:
Das Gehäuse kann mit dem Montagesatz WSAWB004 an der Wand befestigt werden, wobei die Schutzart lP erhalten bleibt.
Alternativ kann das Gehäuse mit Schrauben direkt an der gewünschten Montagefläche befestigt werden (Schutzart beachten!).

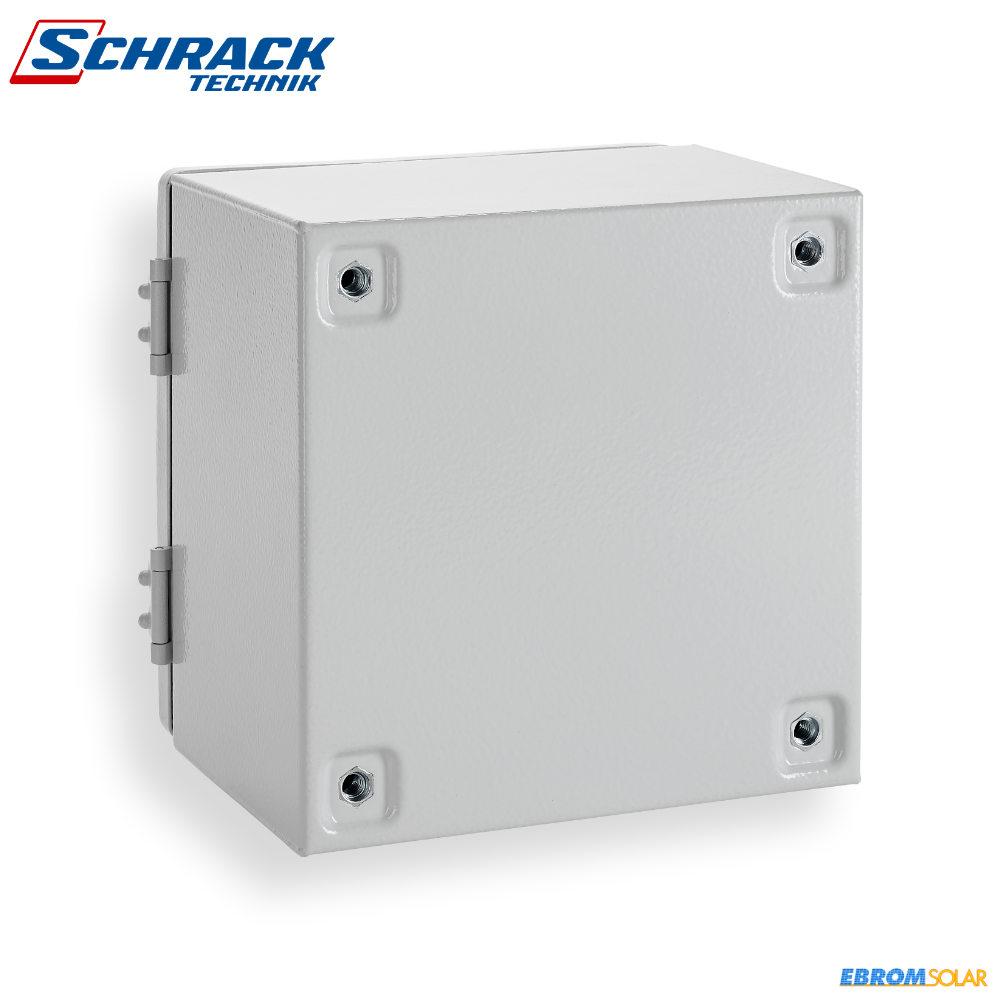

Die vier Wandbefestigungslöcher mit Durchmesser M8 befinden sich in den Ecken der Rückwand.

Montage im Freien:
Die Gehäuse und das Zubehör der Reihe WKT erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse, die eine Installation im Freien ermöglichen.
Die Norm IEC 62208 lässt einen gewissen Oxidationsgrad Ri1 nach ISO 4628-3 zu und in der Praxis hat dieser Oxidationsgrad keinen Einfluss auf die Funktionalität und die mechanische Integrität des Gehäuses. Dennoch wird die Durchführung von Instandhaltungsmaßnahmen (siehe unten) empfohlen, um optische Beeinträchtigungen zu vermeiden und die Lebensdauer des Produkts zu verlängern.
Ein geeigneter Korrosionsschutz für das gesamte Gehäuse wird empfohlen.

Schutzart: Eintürig IP66

Schlagfestigkeit: IK10

Oberfläche: Eisenphosphatierung und elektrostatische Pulverbeschichtung

Farbe: RAL 7035 (lichtgrau)

Lieferumfang
Komplettes Gehäuse
Ein Schlüssel DIN 5mm
eine Montageplatte mit Befestigungsmaterial
Erdungsmöglichkeiten vorhanden

Wartungsempfehlungen für Stahlblech-Wandgehäuse im Außenbereich:
Die Gehäuse und das Zubehör der Baureihen WKT und WSA erfüllen die Anforderungen der Norm IEC 62208 für Metallgehäuse zur Aufstellung im Freien.

Die Norm IEC 62208 lässt einen gewissen Oxidationsgrad Ri1 nach ISO 4628-3 zu und in der Praxis hat dieser Oxidationsgrad keinen Einfluss auf die Funktionalität und die mechanische Integrität des Gehäuses. Dennoch wird die Durchführung von Instandhaltungsmaßnahmen empfohlen, um optische Beeinträchtigungen zu vermeiden und die Lebensdauer des Produkts zu verlängern.

Intervall: Jährlich

Sichtprüfung: Feststellung von Oberflächenschäden wie Kratzer oder Dellen, die zu einer Beschädigung der Lackschicht geführt haben könnten.

Rostansatz: Infolge von Kratzern, Beulen oder anderen Ursachen
Flugrost entfernen
Flugrost durch Abschleifen vollständig entfernen

Reinigen: Betroffene Stelle mit Spiritus oder einem anderen verflüchtigenden Reinigungsmittel säubern.die Anwendung geeignet sind.
