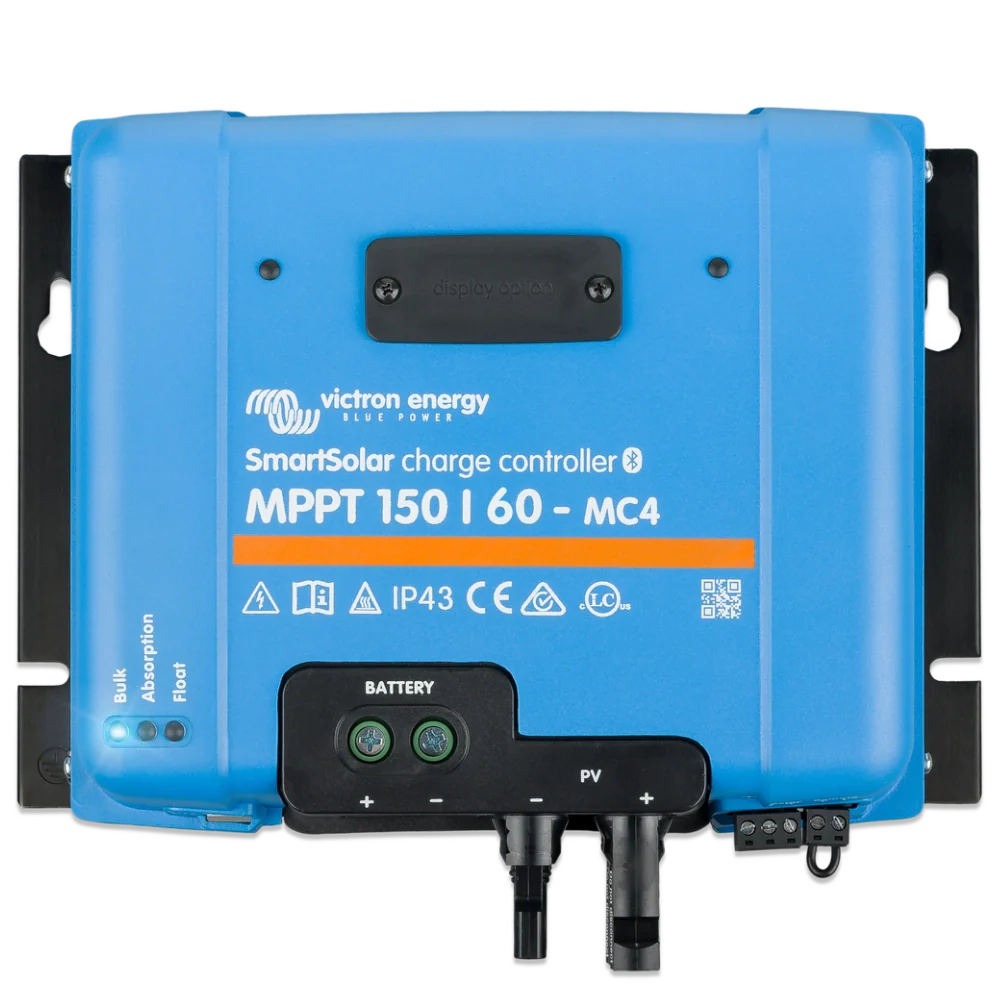

SmartSolar MPPT 150/60-MC4
SmartSolar MPPT 150/60-MC4
Eingebauter Bluetooth Smart ermöglicht ein schnelles Setup, Überwachen und Aktualisieren des SmartSolar Lade-Reglers. Das ultraschnelle Maximum Power Point Tracking (MPPT) erhöht den Energieertrag im Vergleich zu PWM-Reglern um bis zu 30%, und bis zu 10% gegenüber langsameren MPPT-Reglern. Der innovative Algorithmus des SmartSolar Gerätes passt sich den optimalen MPP an, sodass der Energieertrag maximiert wird. Der Wirkungsgrad über 98% wird durch kein Kühlgebläse beeinflusst.
| Battery voltage (Batteriespannung) |
12 / 24 /48 V Auto Select (Software-Tool erforderlich, um 36 V auszuwählen) |
| Nennladestrom |
60 A |
| Nominale PV-Leistung, 12 V 1a,b) | 860 W |
| Nominale PV-Leistung, 24 V 1a,b) | 1720 W |
| Nominale PV-Leistung, 36 V 1a,b) | 2580 W |
| Nominale PV-Leistung, 48 V 1a,b) | 3440 W |
| Max. Kurzschlussstrom der Solaranlage 2) | 50 A (max. 30 A pro MC4 Anschl.) |
| Maximale PV-Leerspannung | 150 V absoluter Höchstwert kälteste Bedingungen 145 V Höchstwert für Einschalten und Betrieb |
| Max. Wirkungsgrad | 98 % |
| Eigenverbrauch | Weniger als 35 mA @ 12 V / 20 mA @ 48 V |
| „Konstant“-Ladespannung (absorption) | Standardeinstellungen: 14,4 / 28,8 / 57,6 V (anpassbar mit: Drehknopf, Display, VE.Direct oder Bluetooth) |
| „Erhaltungs“-Ladespannung | Standardeinstellungen: 13,8 / 27,6 / 41,4 / 55,2 V (anpassbar: Drehknopf, Display, VE.Direct oder Bluetooth) |
| "Ausgleichs-"Ladespannung | Standardeinstellungen: 16,2 V / 32,4 V / 48,6 V / 64,8 V (regulierbar |
| Ladealgorithmus | Mehrstufig adaptiver (acht vorprogrammierte Algorithmen) oder benutzerdefinierter Algorithmus |
| Temperaturkompensation | -16 mV / -32 mV / -64 mV / °C |
| Schutz | PV-Verpolung / Ausgangskurzschluss / Übertemperatur |
| Betriebstemperatur | -30 °C bis +60 °C (voller Nennausgang bis zu 40 °C) |
| Feuchte | 95 % nicht kondensierend |
| Maximale Höhe | 5000 m (voller Nennausgang bis zu 2000 m |
| Umgebungsbedingungen | für den Innenbereich, ohne besonderen Bedingungen |
| Verschmutzungsgrad | PD3 |
| Datenkommunikationsport | VE.Direct oder Bluetooth |
| Ferngesteuerte Ein-/Aus-Schaltung | Ja (2-poliger Stecker) |
| Programmierbares Relais | DPST AC Nennwert: 240 VAC / 4 A DC Nennwert: 4 A bis zu 35 VDC, 1 A bis zu 60 VDC |
| Parallelbetrieb | Ja: Bis zu 10 Geräte können über Bluetooth synchronisiert werden |
| GEHÄUSE | |
| Farbe | Blau (RAL 5012) |
| PV-Anschlüsse 3) | 35 mm² / AWG2 (Tr Modelle), Zwei Paar MC4 Stecker (MC4 Modelle) |
| Batterieanschlüsse | 35 mm² / AWG2 |
| Schutzklasse | IP43 (Elektronische Bauteile), IP22 (Anschlussbereich) |
| Gewicht | 3 kg |
| Maße (H x B x T) in mm | MC4-Modelle: 215 x 250 x 95 mm |
| NORMEN | |
| Sicherheit | EN/IEC 62109-1, UL 1741, CSA C22.2 |
GESPEICHERTE TRENDS
Gespeicherte Daten Batteriespannung, -strom und -temperatur sowie Lastausgangsstrom, PV-Spannung und PV-Strom.
Anzahl der Tage, für die Trenddaten gespeichert werden 46
1a) Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung
1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.
2) Eine PV-Anlage mit einem höheren Kurzschlussstrom kann den Controller beschädigen.
3) MC4 Modelle: es können mehrere Paar Splitter notwendig sein, um die Stränge der Solarmodule parallel zu schalten.
Maximaler Strom pro MC4 Stecker: 30 A (Die MC4-Stecker sind an einen MPPT-Tracker parallel angeschlossen).
