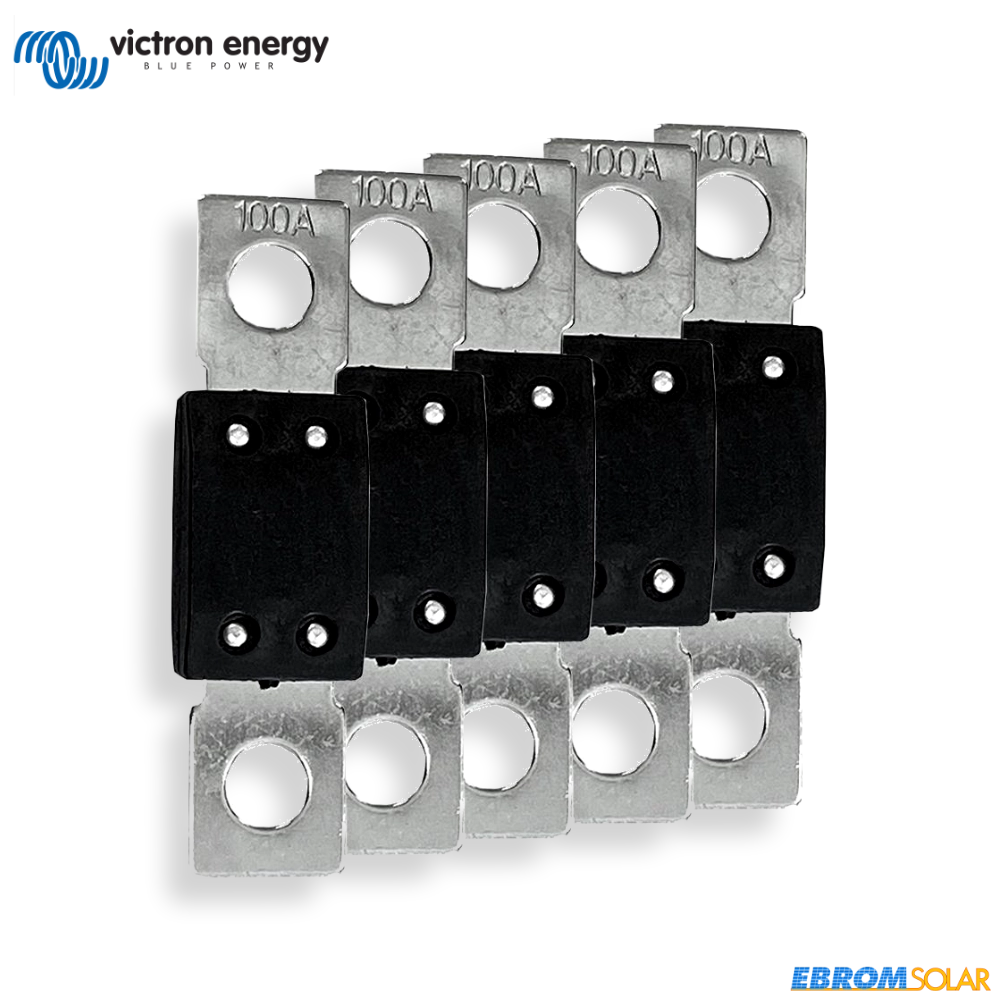

MEGA-FUSE 100A/0-80V für 48V DC Systeme

Professioneller DC-Schutz für anspruchsvolle Energiesysteme

Präzision und Sicherheit für Hochstromanwendungen

Victron Energy MEGA-Sicherungen sind die Industrie-Standardlösung für den Schutz von Hochstrom-Gleichstromkreisen in 12V-, 24V- und 48V-Batteriesystemen. Ob in Marinanlagen an der Nordseeküste, Off-Grid-Solarsystemen in den Alpen oder gewerblichen Energiespeichern in Industriezentren – die bolt-down Bauweise dieser Streifensicherungen gewährleistet eine zuverlässige Absicherung auch unter extremen Betriebsbedingungen.

Drei Sicherungstypen für maximale Flexibilität

Victron bietet ein breites Sortiment an ANL-, MIDI- und MEGA-Sicherungen, das für nahezu jede Hochstromanwendung die passende Lösung bereitstellt. Jeder Sicherungstyp wurde für spezifische Einsatzbereiche entwickelt und lässt sich nahtlos in bestehende Victron-Systeme integrieren.

Drei Sicherungshalter-Typen für jede Einbausituation

Victron bietet drei verschiedene Typen von Sicherungshaltern, die eine optimale Anpassung an unterschiedlichste Installationsanforderungen ermöglichen:

1. Einfache Einzel-Sicherungshalter – Für jeden der oben genannten Sicherungstypen (ANL, MIDI und MEGA) verfügbar. Diese kompakten Halter eignen sich ideal für Installationen mit begrenztem Platzangebot, beispielsweise in Fahrzeugen oder kleineren Booten.
2. Sechsfach-Sicherungshalter – Ausschließlich für MEGA-Sicherungen konzipiert. Mit einer Nennstrombelastbarkeit von bis zu 250A bei maximal 70V DC und einem verzinnten Kupfer-Sammelschienen-System bietet dieser Halter Platz für bis zu sechs MEGA-Sicherungen.
3. Modulare Einzel-Sicherungshalter – Ausschließlich für MEGA-Sicherungen, mit optionalen Sammelschienen zur effizienten Verbindung mehrerer Sicherungen. Die modularen Halter lassen sich durch Schwalbenschwanzverbindungen (Dovetail) miteinander verblocken und auf einer gemeinsamen Sammelschiene montieren.

Sammelschienen für modulare Halter

Die optionalen Sammelschienen sind in zwei Ausführungen erhältlich:

• 5er-Sammelschiene (500A): Eingangsstrom bis zu 500A, ein M10-Eingangsanschluss
• 6er-Sammelschiene (1500A): Eingangsstrom bis zu 2000A, zwei M10-Eingangsanschlüsse – empfohlen für die Parallelschaltung mehrerer Hochleistungs-MultiPlus- oder Quattro-Wechselrichter

Die modularen Halter bieten eine maximale Strombelastbarkeit von 500A bei 32V DC bzw. 300A bei 58V DC. Dies ermöglicht den Aufbau hochstromfähiger Verteilsysteme, die selbst größten Leistungsanforderungen in stationären Speichern oder Marineanwendungen gerecht werden.

Lynx 1000A Verteilersystem: Die systemische Lösung

Neben den klassischen Sicherungshaltern bietet Victron mit dem Lynx Power In und dem Lynx Distributor zwei modulare Komponenten, die Teil des Lynx 1000 Ampere Verteilersystemssind. Dieses System wurde speziell für hochintegrierte DC-Verteilungsarchitekturen entwickelt.

Lynx Power In:

• Modulare DC-Sammelschiene zum Anschluss von Batterien
• Erhältlich in 500A-Ausführung (M8- oder M10-Sammelschienen) und 1000A-Ausführung (M10-Sammelschienen)
• Spannungsbereich: 9–60V DC, Dauerstrom bis 1000A

Lynx Distributor:

1. Enthält positive und negative Sammelschiene mit vier abgesicherten Anschlüssen
2. Integrierte Sicherungsüberwachung mit LED-Anzeige pro Sicherung (grün = intakt, rot = ausgelöst)
3. Ausgelegt für die Aufnahme von MEGA-Sicherungen – bei 12V/24V-Systemen mit 36V-Nennspannung, bei 48V-Systemen mit 58V-Nennspannung

Die Lynx-Module lassen sich nahtlos kombinieren und bieten eine skalierbare Lösung für anspruchsvolle Energieverteilungssysteme – von der einzelnen Batteriebank bis hin zu komplexen Multi-Inverter-Installationen.

Geografische Relevanz: DACH-Region und darüber hinaus

Die DACH-Region (Deutschland, Österreich, Schweiz) zeichnet sich durch hohe technische Standards und anspruchsvolle Qualitätsanforderungen aus. Victron MEGA-Sicherungen erfüllen diese Erwartungen durch:

• Zertifizierte Sicherheit: Entspricht den strengen europäischen Normen für DC-Schutzeinrichtungen
• Verfügbarkeit: Lückenlose Ersatzteilversorgung über das dichte Victron-Händlernetz in Zentraleuropa
• Klimatauglichkeit: Zuverlässiger Betrieb über den gesamten Temperaturbereich von -40°C bis +60°C – von skandinavischen Wintern bis zu südeuropäischen Sommertemperaturen

Die modularen Sicherungshalter eignen sich besonders für die in der DACH-Region verbreiteten Anwendungen:

• Marine: Hochstromabsicherung in Yachten und Booten auf Nord- und Ostsee sowie Binnenseen
• Off-Grid und Solar: Absicherung von Batteriespeichern in abgelegenen Hütten, Berghütten und netzfernen Anlagen
• Mobile Anwendungen: Wohnmobile, Expeditionsfahrzeuge und Nutzfahrzeuge mit leistungsstarken Bordnetzen
• Gewerbliche Energiespeicher: Absicherung von USV-Anlagen und Peak-Shaving-Systemen

Qualität, auf die Sie sich verlassen können

Victron Energy steht seit Jahrzehnten für höchste Fertigungsqualität und Langlebigkeit. Die MEGA-Sicherungshalter bestehen aus hochfestem Kunststoffverbund und die Sammelschienen aus verzinntem Kupfer mit verzinkten Stahlschrauben – Materialien, die auch unter korrosiven Umgebungsbedingungen (Salzwasser, Feuchtigkeit) ihre volle Funktionsfähigkeit behalten.
