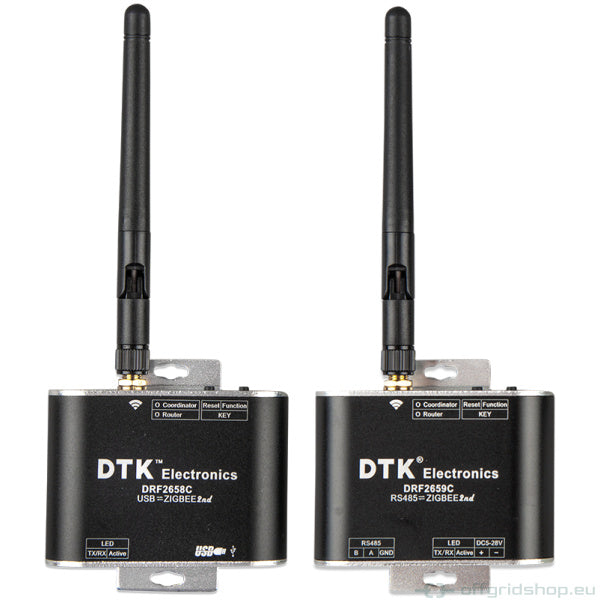

DTK Zigbee-Konverter-Set für Victron GX-Geräte
Die drahtlose Brücke zwischen Energiemessgerät und GX Device
Dieses praktische Set bestehend aus zwei spezialisierten Zigbee-Konvertern ermöglicht die drahtlose Anbindung eines Energiemessgeräts (Energy Meter) an ein Victron GX-Gerät . Es umfasst den DRF2658C Zigbee-zu-USB-Konverter für den Anschluss an das GX-Gerät und den DRF2659C Zigbee-zu-RS485-Konverter von DTK für die Verbindung mit dem Energiemesser. Schluss mit aufwendigen Kabelverbindungen – dieses Set schafft eine zuverlässige, funkbasierte Kommunikation für Ihr Energiemanagementsystem.
Technische Highlights im Überblick
Beide Module basieren auf dem leistungsstarken TI CC2630F128 Dual-Core-Chip (Cortex-M3/M0), der für eine besonders schnelle und stabile Verarbeitung des Zigbee-Protokolls sorgt . Mit einer beeindruckenden Reichweite von bis zu 1600 Metern im freien Gelände und einem robusten Industrietemperaturbereich von -40°C bis +85°C sind sie für anspruchsvolle Umgebungen bestens gerüstet . Die Konverter arbeiten im weltweit nutzbaren 2,4-GHz-Band und unterstützen die Konfiguration als Coordinator oder Router .
1. Der Empfänger: Zigbee-zu-USB-Konverter, DRF2658C, DTK
- Dieses Modul wird direkt mit dem Victron GX-Gerät (z.B. Cerbo GX) verbunden.
- Schnittstelle: USB (USB-zu-Seriell-CP2102) für die einfache Stromversorgung (5V) und Datenübertragung .
- Funktion: Es empfängt die Daten vom DRF2659C-Konverter und leitet sie an das GX-Gerät weiter.
- Kompatibilität: Ideal für die Integration in bestehende Victron-Installationen .
2. Der Sender: Zigbee-zu-RS485-Konverter, DRF2659C, DTK
- Dieses Modul wird am Energiemessgerät (z.B. Victron ET112) installiert.
- Schnittstelle: Robuste RS485-Schnittstelle (A/B/GND) mit Schraubklemmen für die direkte Verbindung mit dem Energiemesser .
- Spannungsversorgung: Flexible Eingangsspannung von DC 5 – 28V, was die Integration in verschiedene Schaltschränke erleichtert .
- Antenne: Ausgestattet mit einem SMA-Anschluss für eine externe Antenne, was zur hervorragenden Reichweite beiträgt .
Einrichtung und Kompatibilität
Die Installation ist dank der vorkonfigurierten Werkeinstellungen unkompliziert. Standardmäßig arbeitet der DRF2659C als Router mit PAN ID 0x199B auf Kanal 22 (2460 MHz) . Für die Nutzung mit modernen Victron GX-Geräten ist dies ein nahtloser Prozess.
Wichtiger Hinweis zur Victron-Kompatibilität:
Bei der Verwendung mit Victron-Systemen ist zu beachten, dass es sich bei diesem Set (Victron-Teilenummer ASS300420100) um die neue Generation von Zigbee-Konvertern handelt. Diese sind nicht abwärtskompatibel zu den Vorgängermodellen (DRF2619C/DRF2618A) . Stellen Sie sicher, dass Ihr GX-Gerät mit Venus OS v2.54 oder neuer läuft, um eine einwandfreie Funktion zu gewährleisten .
Ihre Vorteile mit diesem Zigbee-Set
- Kabellose Freiheit: Überbrücken Sie Distanzen ohne Kabelgräben oder aufwendige Verlegungen.
- Plug & Play: Optimiert für die nahtlose Integration in die Victron-Energiewelt .
- Große Reichweite: Zuverlässige Kommunikation auch über weite Strecken von bis zu 1,6 km .
- Robust und Industrietauglich: Weiter Temperaturbereich und zuverlässige Komponenten für den Dauerbetrieb.
