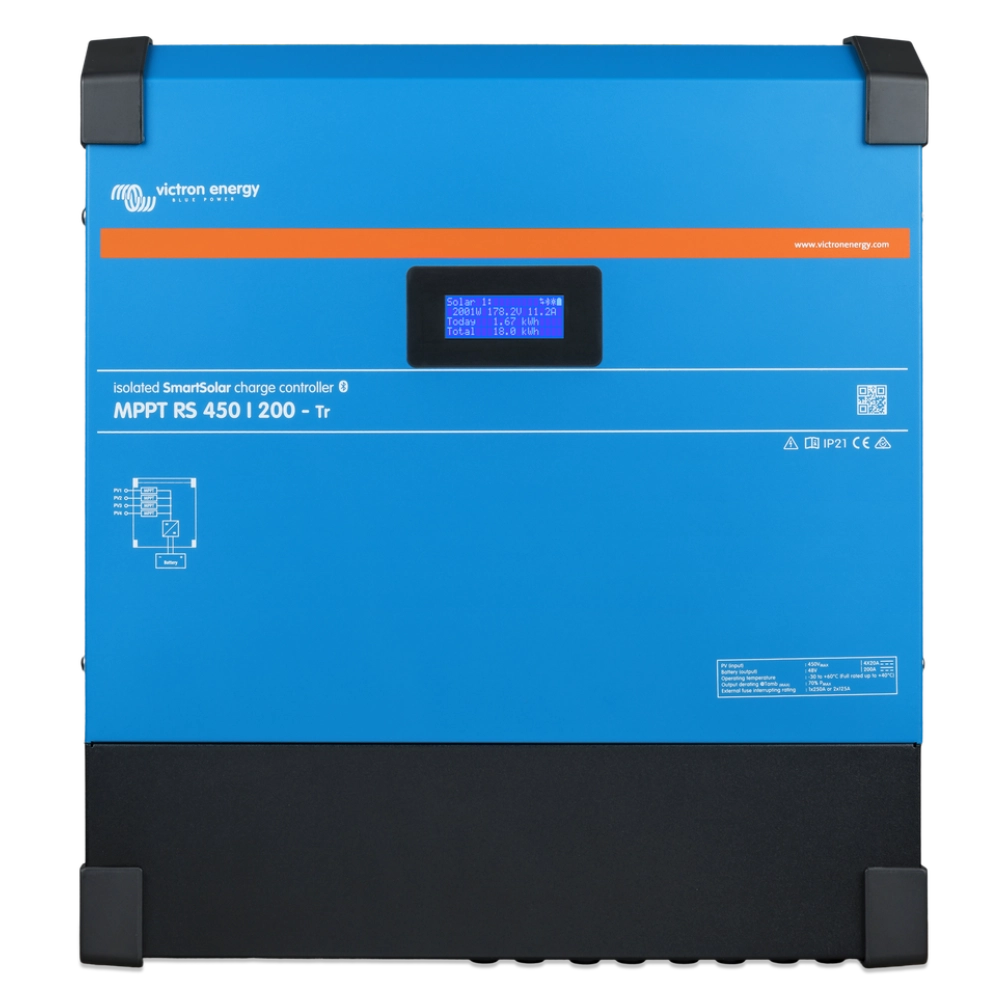

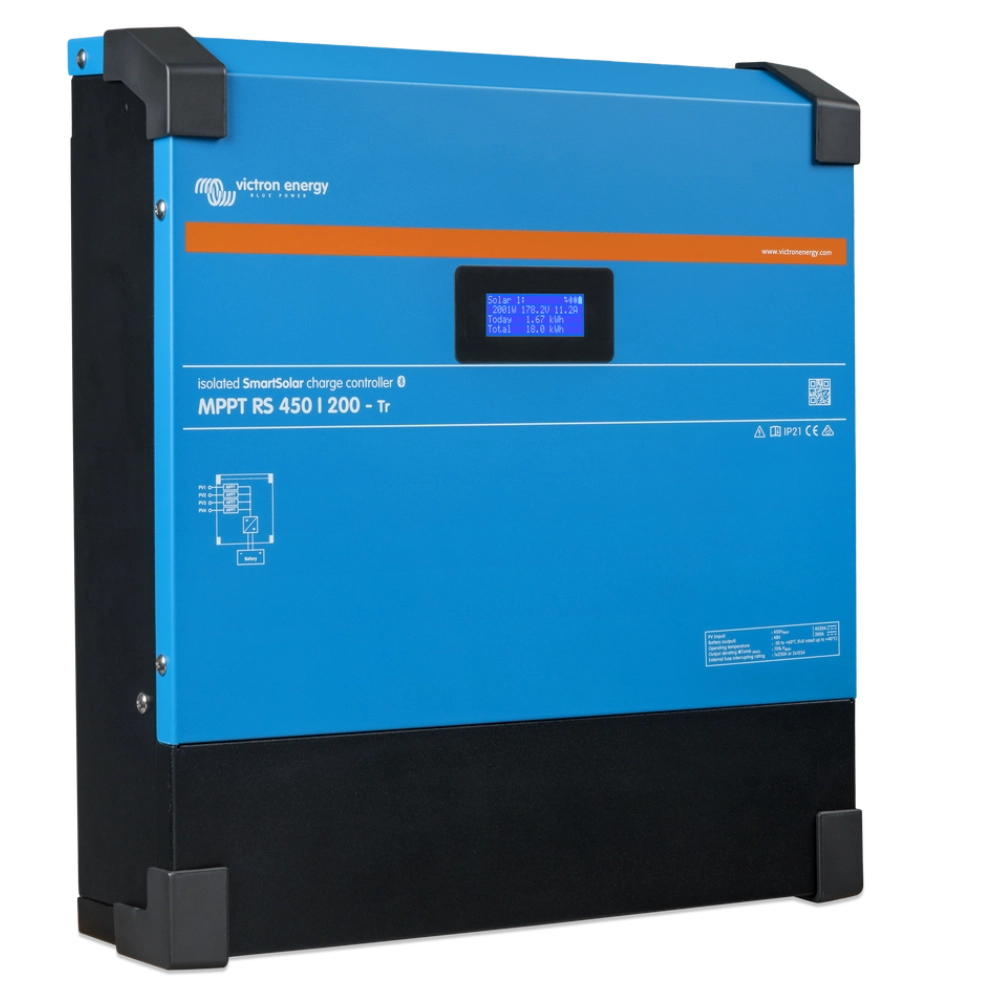

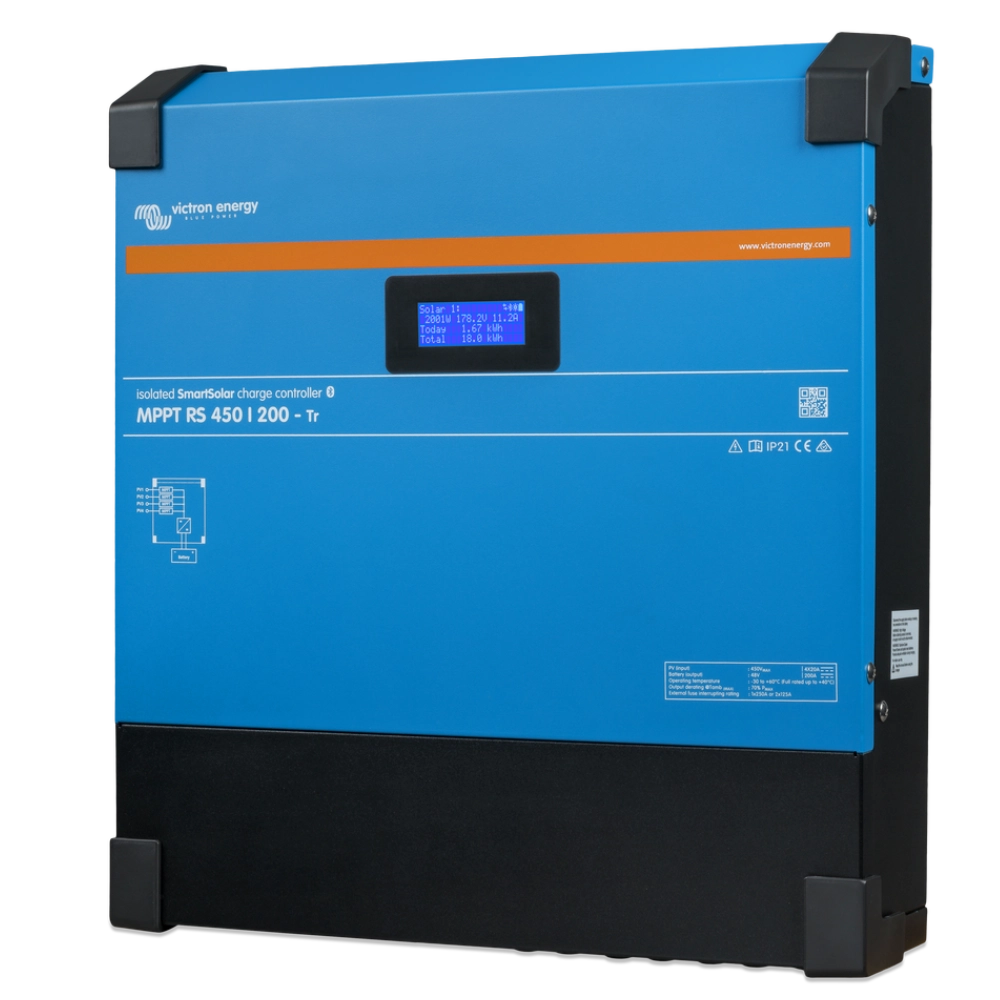

SmartSolar MPPT RS 450/200-Tr
Die SmartSolar MPPT RS-Solarladeregler von Victron bieten hohe Leistung für Systeme mit großen PV-Arrays an 48 VDC-Batterien. Ideal geeignet für große On-/Off-Grid-Batteriesysteme, erhältlich in 5,76 kW- und 11,52 kW-Modellen. Genießen Sie die Vorteile des SmartSolar MPPT RS 450/100-Tr, bestehend aus einem 80 - 450 VDC-Solarleitungseingang, separaten Tracking-Eingängen, vielfältiger Konnektivität, isolierten PV-Anschlüssen, Bildschirm, vielen einstellbaren Batterieladeparametern und aktiver Kühlung. Das neue Metallgehäuse sorgt für mehr Sicherheit und veredelt zudem das Design, sodass es perfekt zur jüngsten Victron-Produktreihe passt.
Solar-Lade-Regler mit ultraschnellem Maximum Power Point Tracking (MPPT)Der SmartSolar MPPT RS ist ein 48-V-Solarladeregler mit einem PV-Eingangsbereich bis zu 450 VDC und einer Stromstärke von bis zu 100 oder 200 A. Der Regler ist ideal für netzgebundene und netzunabhängige Solaranwendungen, wenn maximale Batterieladeleistung benötigt wird.Multiple independent MPPT tracking inputsMit dem SmartSolar MPPT RS 450/100-TR können Sie die Leistung der Solarmodule auf Ihrem spezifischen Standort maximieren.Isolierte PV-Anschlüsse für zusätzliche SicherheitVollständige galvanische Isolation zwischen PV- und Batterieanschlüssen bietet zusätzliche Gesamtsystemsicherheit.Großer MPPT-SpannungsbereichPV-Betriebsbereich von 80 - 450 VDC, mit einer PV-Startspannung von 120 VDC.Leicht und leiseMit seiner Hochfrequenztechnik und dem neuen Design wiegt das 100-A-Modell dieses leistungsfähigen Ladegeräts nur 7,9 kg. Es verfügt zudem über einen hervorragenden Wirkungsgrad, eine geringe Standby-Leistung und arbeitet äußerst leise.Display und BluetoothDas Display liest die Informationen der Batterie und des Reglers aus. Nutzer können mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät auf die Parameter zugreifen. Zudem kann Bluetooth zur Konfiguration des Systems und zur Anpassung von Einstellungen mithilfe von VictronConnect verwendet werden.PV-Isolationswiderstandsüberwachung für Sicherheit bei höheren SpannungenDer MPPT RS überwacht kontinuierlich den PV-Array und kann erkennen, ob es Störungen gibt, welche die Sicherheit der Panelisolation beeinträchtigen.VE.Can und VE.Direct-AnschlussEin GX-Gerät kann zur Überwachung des Systems, Protokollierung der Daten und Fernaktualisierung der Firmware verwendet werden. Bis zu 25 Geräte können mittels VE.Can parallel angeschlossen und deren Ladevorgänge synchronisiert werden.E/A-VerbindungenVerbindungen für programmierbare Relais, Temperatur-Sensoren, Zusatzgeräte, digitale Eingänge und Spannungsmesser sind vorhanden. Der Fernanschluss unterstützt das Victron smallBMS und andere BMS, die Ladeerlaubnissignale akzeptieren. |
|
| Batteriespannung | 48 V |
| Nennladestrom | 200 A |
| Maximale Ladeleistung | 11,5 kW bei 57,6 V |
| Ladespannung „Konstantspannung“ Standardeinstellung: | 57,6 V (verstellbar) |
| Ladespannung „Erhaltungsspannung“ Standardeinstellung: | 55,2 V (verstellbar) |
| Programmierbarer Spannungsbereich Minimum: | 36 V |
| Maximum: | 60 V (7) |
| Ladealgorithmus |
Mehrstufig adaptiv |
| Batterie-Temperatursensor | Mitgeliefert |
| Max. Wirkungsgrad | 96 % |
| Eigenverbrauch | 15 mA |
| SOLAR | |
| Maximale DC-PV-Spannung | 450 V |
| Anlaufspannung | 120 V |
| MPPT-Betriebsspannungsbereich | 80 – 450 V (1) |
| Anzahl der Tracker | 4 |
| Max. PV-Betriebseingangsstrom | 18 A pro Tracker |
| Max. PV-Kurzschlussstrom (2) | 20 A pro Tracker |
| Max. DC-Ausgangsladeleistung | 4000 W pro Tracker gesamt 11520 W |
| Maximale PV-Array-Größe pro Tracker (3) | 7200 Wp (450 V x 20 A) (3) |
| PV-Isolationsausfallstufe (4) | 100 kΩ |
| ALLGEMEINES | |
| Synchronisierter Parallelbetrieb | Ja, bis zu 25 Einheiten mit VE.Can |
| Programmierbares Relais (5) |
Ja |
| Schutz | PV-Verpolung Ausgangskurzschluss Übertemperatur |
| Datenkommunikation |
VE.Direct-Anschluss, VE.Can-Anschluss & Bluetooth (6) |
| Bluetooth-Frequenz |
2402 – 2480 MHz |
| Bluetooth-Leistung |
4 dBm |
| Mehrzweck analog/digital im Anschluss |
Ja, 2x |
| Ferngesteuerte Ein-/Aus-Schaltung |
Ja |
| Betriebstemperaturbereich |
-40 bis +60°C (Gebläse-Lüftung) |
| Feuchte (nicht kondensierend) | max 95 % |
| GEHÄUSE | |
| Material & Farbe |
Stahl, blau RAL 5012 Schutzklasse IP21 |
| Batterie-Anschluss |
M8 Bolzen |
| PV-Eingang der Stromanschlüsse |
2,5…16 mm2 |
| Gewicht | 7,9 kg |
| Maße (H x B x T) in mm |
440 x 313 x 126 |
| NORMEN | |
| Sicherheit EN-IEC 62109-1, EN-IEC 62109-2 |
1) Der MPPT-Betriebsspannungsbereich wird durch die Batteriespannung eingeschränkt: PV Voc sollte 8
x Batterieerhaltungsspannung nicht überschreiten. Zum Beispiel ergibt eine Erhaltungsspannung von
52,8 V eine maximale PV Voc von 422,4 V. Siehe Produkthandbuch für weitere Informationen.
2) Ein höherer Kurzschlussstrom kann den Regler beschädigen, wenn das PV-Array mit umgekehrter
Polarität angeschlossen wird.
3) Max. 450 Voc ergeben ca. 360 Vmpp, daher beträgt das maximale PV-Array ca. 360 V x 20 A = 7200
Wp
4) Der MPPT RS prüft die ausreichende resistive Isolation zwischen PV+ und GND sowie PV- und GND.
Sollte der Widerstand unter dem Schwellenwert liegen, stoppt das Gerät den Ladevorgang, zeigt den
Fehler an und sendet das Fehlersignal an das GX-Gerät (falls angeschlossen) zur akustischen und E-
Mail-Benachrichtigung.
5) Programmierbares Relais, das für allgemeinen Alarm, DC-Unterspannung oder Aggregat-Start/Stop-
Funktion eingestellt werden kann. DC-Leistung: 4 A bis zu 35 VDC und 1 A bis zu 70 VDC
6) Das MPPT RS ist derzeit nicht mit VE.Smart Networks kompatibel
7) Der Sollwert für das Ladegerät (Ladeerhaltung und Konstantspannung) kann auf maximal 60 V
eingestellt werden. Die Ausgangsspannung an den Anschlüssen des Ladegeräts kann aufgrund der
Temperaturkompensation sowie der Kompensation des Spannungsabfalls über die Kabel der Batterie
höher sein. Der maximale Ausgangsstrom wird linear vom Gesamtstrom bei 60 V auf 5 A bei 62 V
gesenkt. Die Ausgleichsspannung kann auf maximal 62 V eingestellt werden, der Prozentsatz des
Ausgleichsstroms auf maximal 6 %.
